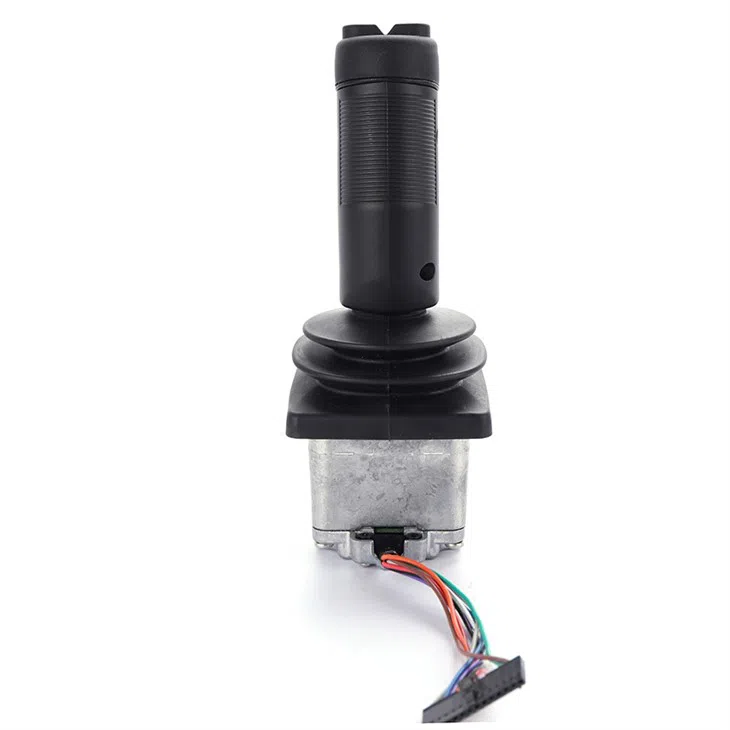

Joystick de aderência de efeito Hall com eixo único ou duplo
Operado pela direção transversal ou qualquer direção.
Sensor Hall para detecção angular.
Vários formatos de saída estão disponíveis.
Descrição
Série HJ70
Joystick com múltiplos eixos
Características do Produto
Retorno por mola, operação de eixo único ou eixo duplo.
Operado pela direção transversal ou qualquer direção.
Sensor Hall para detecção angular.
Vários formatos de saída estão disponíveis.
Aplicação

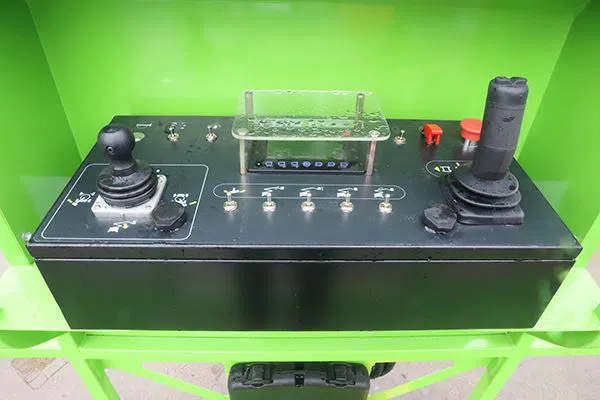

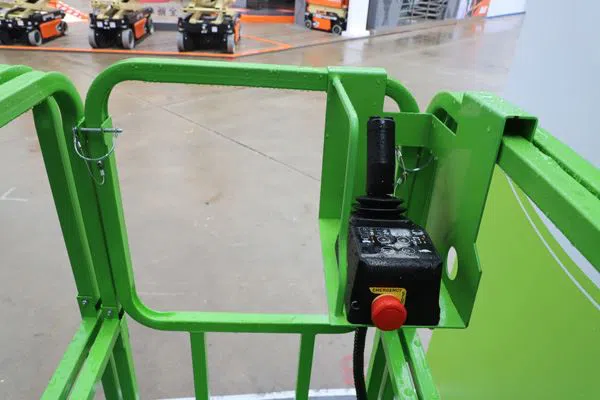

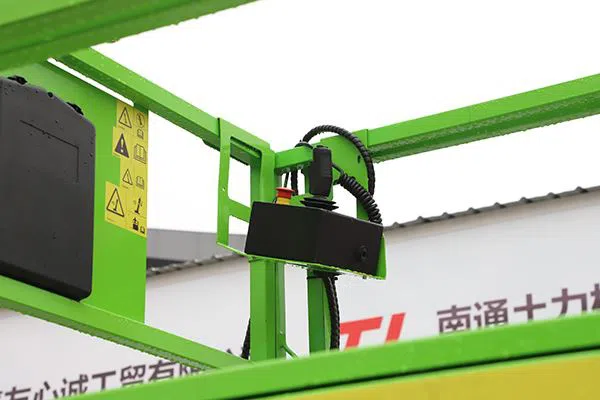

Esta série de produtos é utilizada principalmente em guindastes, carregadeiras, empilhadeiras, escavadeiras, plataformas aéreas de trabalho, tratores, colheitadeiras, etc.
ESPECIFICAÇÃO GERAL
Especificações Eletricas
Tipo Hall
Tensão de alimentação | 5 ± 0,5Vdc |
Corrente de alimentação (corrente nominal de alimentação) | 11mA (eixo único) 22mA (eixo duplo) |
Limite de sobretensão permitida | 20Vdc |
Limite reverso de tensão permitida | -10Vdc |
Erro linear de tensão de saída | ± 0,2V |
Especificações Mecânicas
Ângulo | ± 20 ° nas direções X e Y |
Modo de operação | Retorno por mola |
Força inicial | 5N |
Força máxima de operação | 11N |
Força limitante | 300N |
Vida Útil (eixos X e Y) | 2 milhões de atuações (tipo potenciômetro) |
5 milhões de atuações (tipo Hall) | |
Peso | 450g (sem extremidade superior) |
Especificações de Ambiente
Temperatura de operação | -30C ~ + 70 ℃ |
Temperatura de armazenamento | -40 ℃ ~ + 85 ℃ |
Grau de proteção | IP65 (acima do painel de instalação) |
Configuração de produto
Série
HJ70
Operação
1A | Operação frente-verso de eixo único |
2AP | Direção de operação cruzada de eixo duplo |
2AC | Qualquer direção de operação de dois eixos |
Sinal de saída
Tipo Hall (tensão de alimentação 5 VCC)
H51 | Hall Único ， Saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vcc |
H52 | Hall Único ， Saída de tensão de 0 ~ 2,5 ~ 5Vdc |
H53 | Hall Único ， Saída de tensão de 1,25 ~ 2,5 ~ 3,75 Vdc |
H54 | Hall Único ， Saída de tensão de 1,0 ~ 2,5 ~ 4,0Vdc |
H55 | Hall Único ， Saída de tensão de 1,15 ~ 2,5 ~ 3,85 Vcc |
2H51 | Hall redundante , Saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vcc |
2H52 | Hall redundante ， Saída de tensão de 0 ~ 2,5 ~ 5Vdc |
2H53 | Hall redundante ， Saída de tensão de 1,25 ~ 2,5 ~ 3,75 Vdc |
2H54 | Hall redundante ， Saída de tensão de 1,0 ~ 2,5 ~ 4,0Vdc |
2H55 | Hall redundante ， Saída de tensão de 1,15 ~ 2,5 ~ 3,85 Vcc |
2H56 | Hall redundante ， Saída de tensão 1 ~ 2 ~ 4Vdc e 4 ~ 2 ~ 1Vdc |
Extremidade superior do manete
KM | com interruptor de segurança, interruptor basculante |
KMNN | sem interruptor de segurança e botão basculante |
KMDN | com interruptor de segurança, sem botão interruptor |
KMNR | sem interruptor de segurança, interruptor basculante |
Saída
A | conector de buzina (A2547HA-14P 2.54) |
Conector automotivo plug-in XR9E (conector XR-9E) | |
L | saída direta |
Dimensões

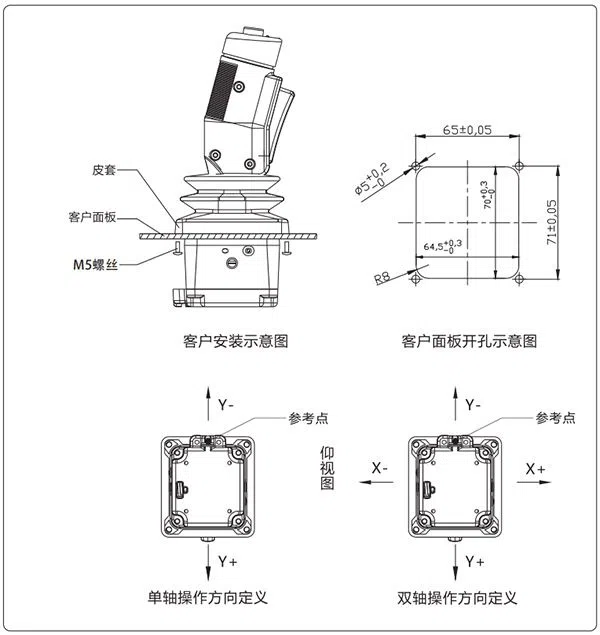

Instalação do produto
