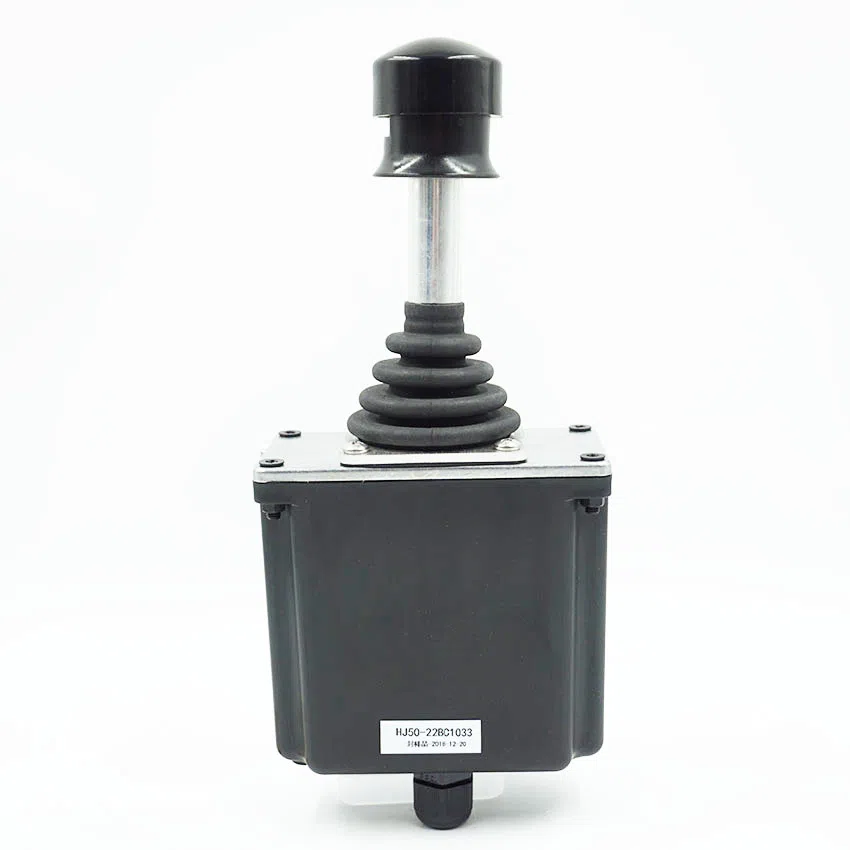

Joystick Hall ou PWM Output Friction Hold Grip

« »

Joystick Hall ou Manete de Fricção de Saída PWM

Manete de controle elétrico industrial de alta resistência, especialmente projetado e utilizado para a indústria de máquinas de construção.

Comprar

Descrição

Série HJ50

Manopla de operação de eixo único tipo garra

Características do Produto

Manete de controle elétrico industrial de alta resistência, especialmente projetada e utilizada para a indústria de máquinas de construção.

Método de detecção de deslocamento angular por potenciômetro de longa duração.

O retorno por mola e o posicionamento por fricção estão disponíveis.

Uma trava mecânica pode ser colocada na posição intermediária.

Uma variedade de diferentes tipos de manetes estão disponíveis para seleção. Além disso, o número e a posição dos botões também têm configurações diferentes.

A saída PWM aciona diretamente a válvula solenóide proporcional. E defina a corrente de partida, a corrente máxima e a frequência PWM de acordo com as válvulas solenóides de proporção diferente.

Saída de barramento CAN opcional.

Aplicação

Esta série de produtos é utilizada principalmente em guindastes, carregadeiras, empilhadeiras, escavadeiras, veículos aéreos, tratores, colheitadeiras, etc.

Informação técnica

Tipo de potenciômetro

Tensão de alimentação	36Vdc
Valor de resistência total	200Ω, 1KΩ
Ângulo elétrico	± 18 °
Tensão média	48% ~ 52% (tensão relativa de alimentação)
Ângulo médio da zona morta	± 2.5 °
Tensão máxima do potenciômetro	32Vdc
Consumo máximo de energia do potenciômetro	2W (200Ω), 0.5W (1KΩ)

Parâmetros elétricos

Mudança de direção

Capacidade de carga	10A @ 30Vdc (carga resistiva)
Ângulo inicial	± 5 °
Resistência do Contato	200Ω

Micro interruptor

Capacidade de carga	10A @ 30Vdc (carga resistiva)
Vida Útil	mais de 30 milhões de atuações (mecânico)
	200.000 atuações ou mais (elétrico)
Resistência de Isolamento	100MΩ (medidor de resistência de isolamento 500Vdc)
Ângulo inicial	± 3 ° ~ ± 5 °

Unidade de amplificador proporcional digital

Tensão de alimentação	9 ~ 36Vdc
Saída da unidade de corrente máxima de dois PWM	3A
Frequência PWM	100HZ ~ 1000HZ
Corrente mínima	0 ~ 0.4A
Corrente máxima	0.4 ~ 3A

Parâmetros mecânicos

Ângulo	± 20 °
Modo de operação	Retono automático por mola, posicionamento por fricção
Força inicial	5N
Força máxima de operação	11N
Força limitante	300N
Vida Útil	2 milhões de atuações (tipo potenciômetro)
	5 milhões de atuações (tipo Hall)
Peso	475g (sem extremidade superior)

Parâmetros de ambiente

Temperatura de operação	-30 ℃ ~ + 70 ℃
Temperatura de armazenamento	-40 ℃ ~ + 85 ℃
Grau de proteção	IP65 (acima do painel de instalação)

Configuração de produto

Série

HJ50

Método de operação

Posicionamento de fricção

FCF	Média com sensação
FCL	Bloqueio mecânico neutro

Retorno por mola

SC0	de volta ao meio
SCL	de volta à posição neutra, bloqueio mecânico neutro

Nota: A trava mecânica é aplicável apenas à extremidade superior do manete DG

Sinal de saída

P011	potenciômetro com derivação central de 1KQ, saída de tensão de 0% ~ 100% Vdc
PWM224	Fonte de alimentação DC24V, saída PWM aciona diretamente a válvula solenóide proporcional, corrente de saída máxima 3A

Microinterruptor (não disponível quando o barramento CAN é emitido)

MS00	sem micro switch
MS21	com micro interruptor 10A normalmente aberto
MS22	com micro switch de posição frontal e traseira 10A

Extremidade superior do manete

DG	extremidade superior do manete tipo DG com bloqueio mecânico de levantamento
HBR	Manete tipo HBR com extremidade superior com balancim na parte superior
HDS	Manete tipo HDS extremidade superior, com botão na parte superior
HDR	topo do manete tipo HDR com interruptor na parte superior
KGDN	extremidade superior do manete tipo KG, com interruptor de segurança, sem botão oscilante
KGDR	extremidade superior do manete tipo KG, com interruptor de segurança, botão teeter
WL	Para obter detalhes, consulte a descrição da extremidade superior do manete SS
