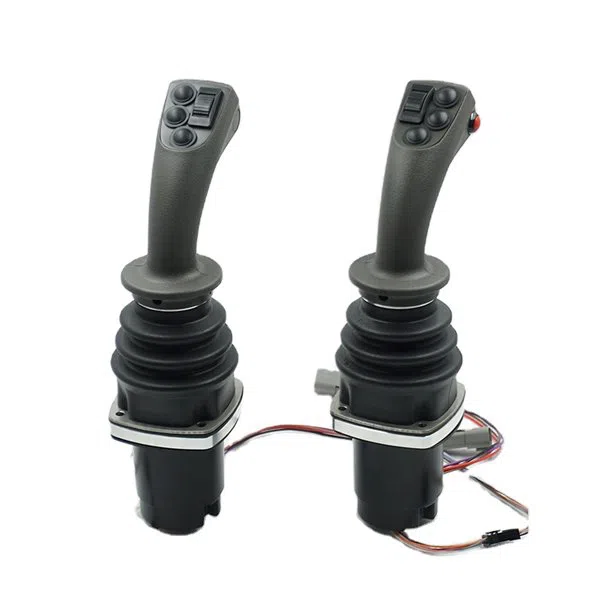

Joystick de Operação Multieixo HJ89 Series Grip

Características do Produto • Manetes industriais de grande porte, suportando máquinas e equipamentos de escavação; • Método de detecção de sensor Hall sem contato; • Modo de operação com retorno por mola; • Existem muitos tipos diferentes de manetes para seleção; • Saída de barramento CAN opcional. Aplicação Esta série de produtos são ...

Comprar

Descrição

Características do Produto

• Cabos industriais de grande porte, apoiando máquinas e equipamentos de escavação;

• Método de detecção de sensor Hall sem contato;

• Modo de operação com retorno por mola;

• Existem muitos tipos diferentes de manetes para seleção;

• Saída de barramento CAN opcional.

Aplicação

Esta série de produtos é utilizada principalmente em equipamentos pesados, como guindastes, carregadeiras, empilhadeiras, escavadeiras, plataformas aéreas de trabalho, tratores, colheitadeiras, etc.

Grip Multi-axis Operation joystick used in heavy equipment

Informações Técnicas

Parâmetros elétricos

Tipo Hall

Tensão de alimentação	5 ± 0,5Vdc
Corrente de alimentação (corrente nominal de alimentação)	11mA (eixo único) 22mA (eixo duplo)
Limite de sobretensão permitido	20Vdc
Limite reverso de tensão permitida	-10Vdc
Erro linear de tensão de saída	± 0,2V

Parâmetros mecânicos

Ângulo	± 20 °
Modo de operação	Retorno automático por mola
Força inicial	20N
Força máxima de operação	11N
Força limitante	300N
Vida Útil	2 milhões de atuações
Peso	Cerca de 660g

Parâmetros de ambiente

Temperatura de operação	-30C ~ + 70 ℃
Temperatura de armazenamento	-40 ℃ ~ + 85 ℃
Grau de proteção	IP65 (acima do painel de instalação)

Configuração de Produtos

Série HJ89

Método de operação

1A	Operação frente-verso de eixo único
2AC	Qualquer direção de operação de dois eixos

Tensão de entrada

S	5Vdc (tensão padrão)
W	9 ~ 36Vdc (tensão ampla)

Sinal de saída

Tipo Hall (tensão de alimentação 5 VCC)

H51	Hall único, saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vcc
H52	Hall único, saída de tensão de 0 ~ 2,5 ~ 5Vdc
H53	Hall único, saída de tensão de 1,25 ~ 2,5 ~ 3,75Vdc
J33	Saída de barramento CAN 2.0B, endereço de origem 33, protocolo J1939
J34	Saída de barramento CAN 2.0B, endereço de origem 34, protocolo J1939
