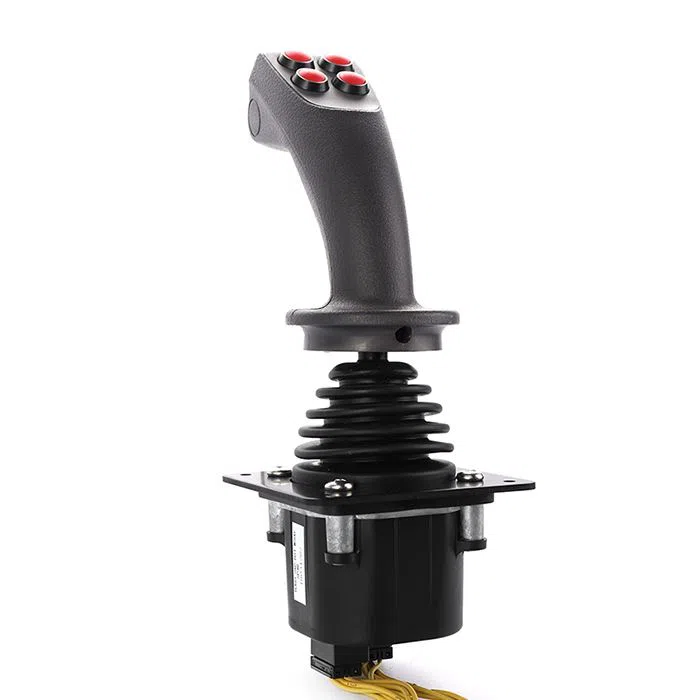

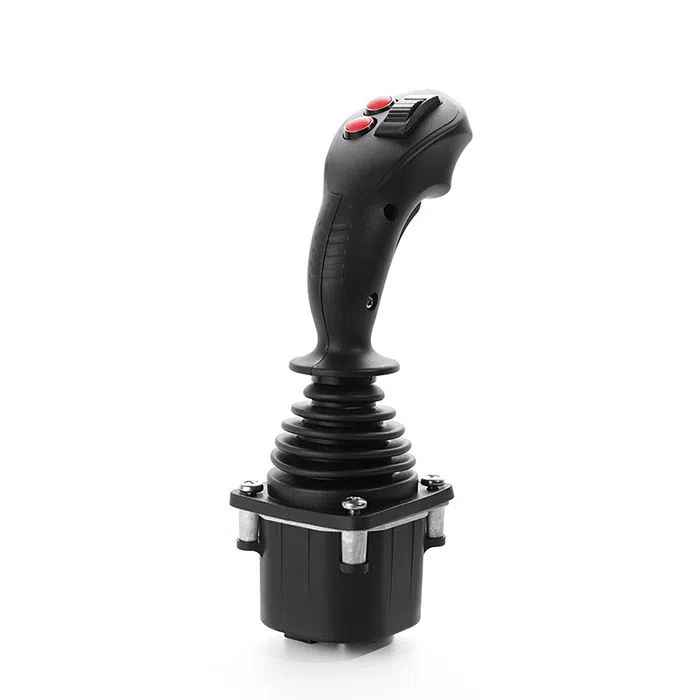

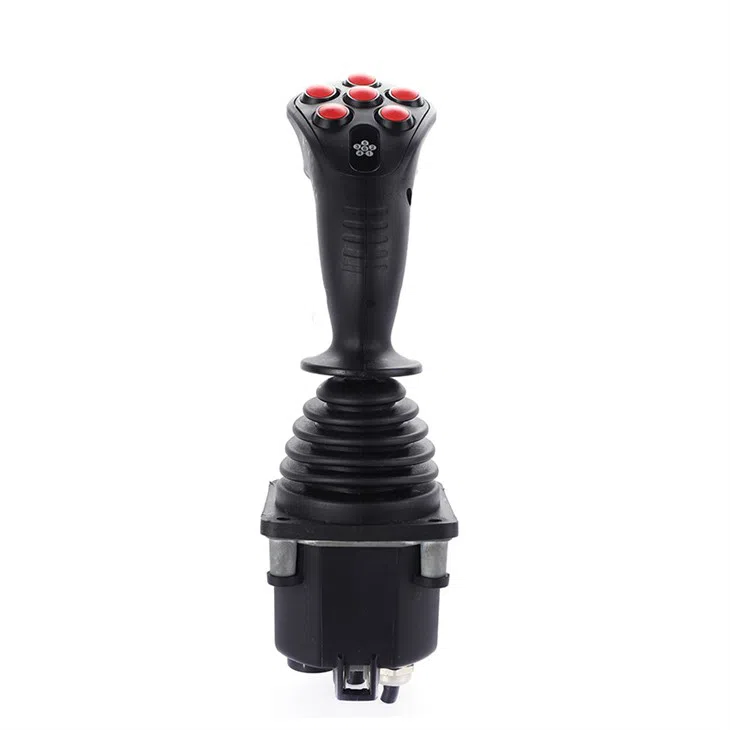

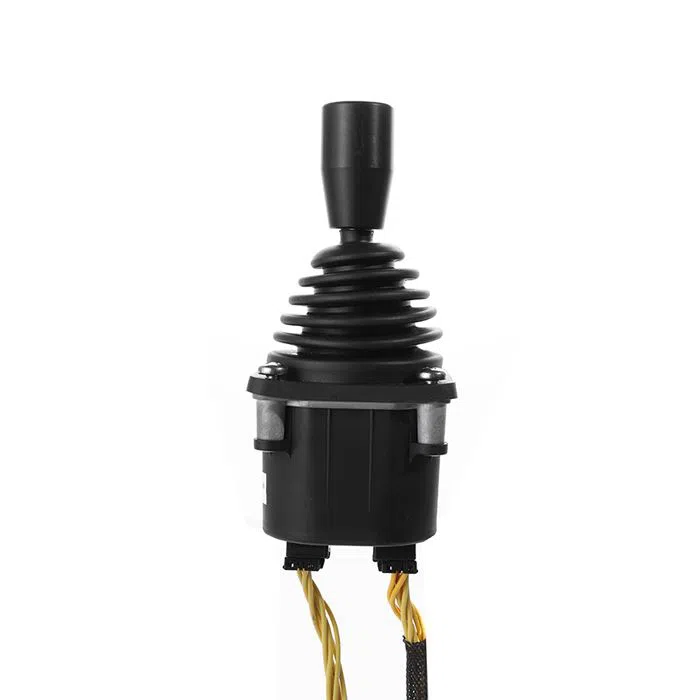

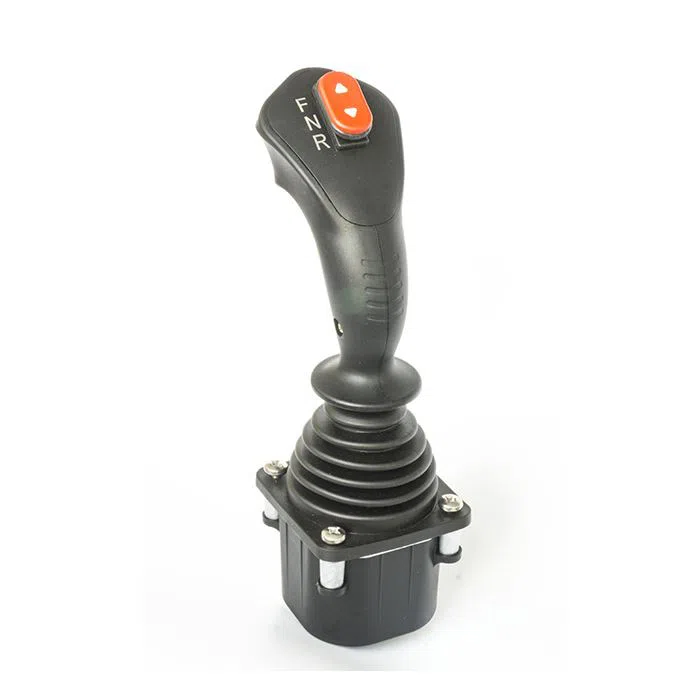

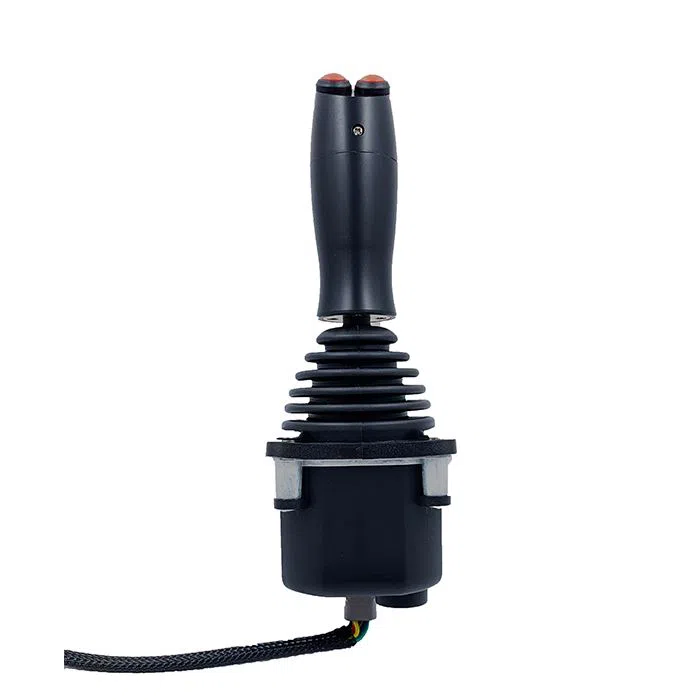

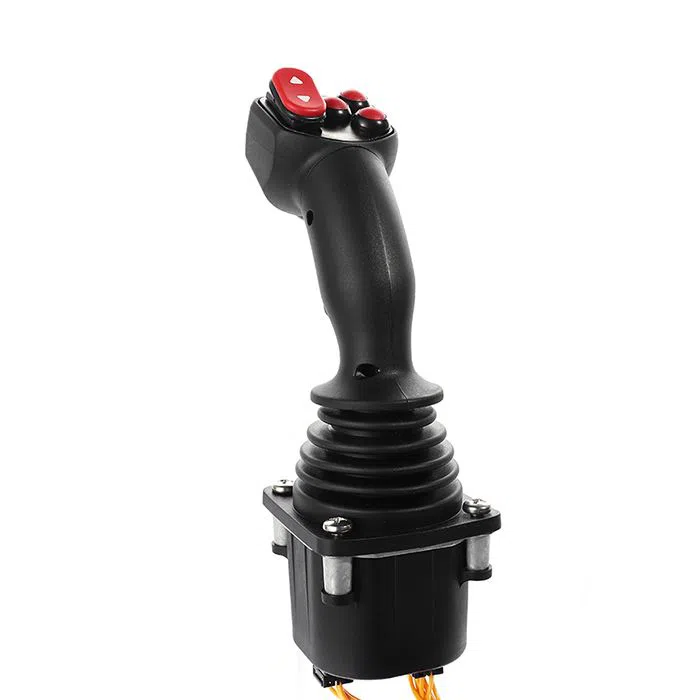

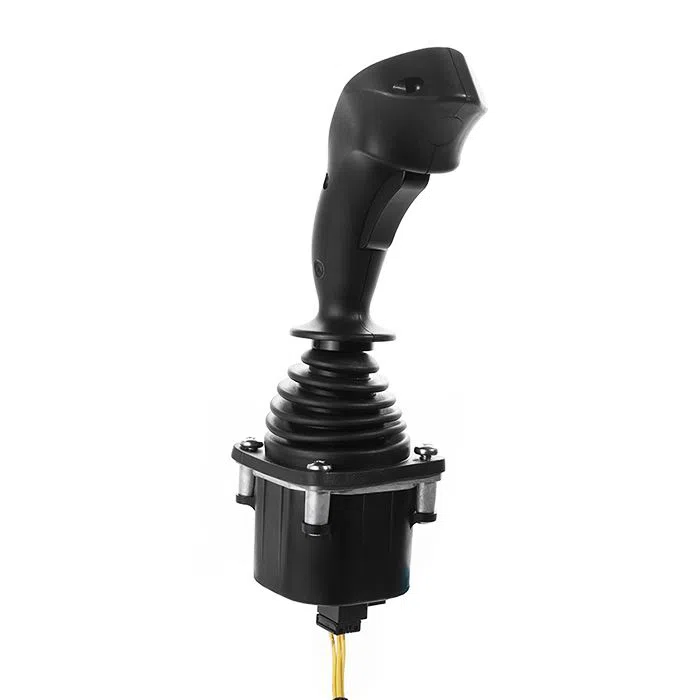

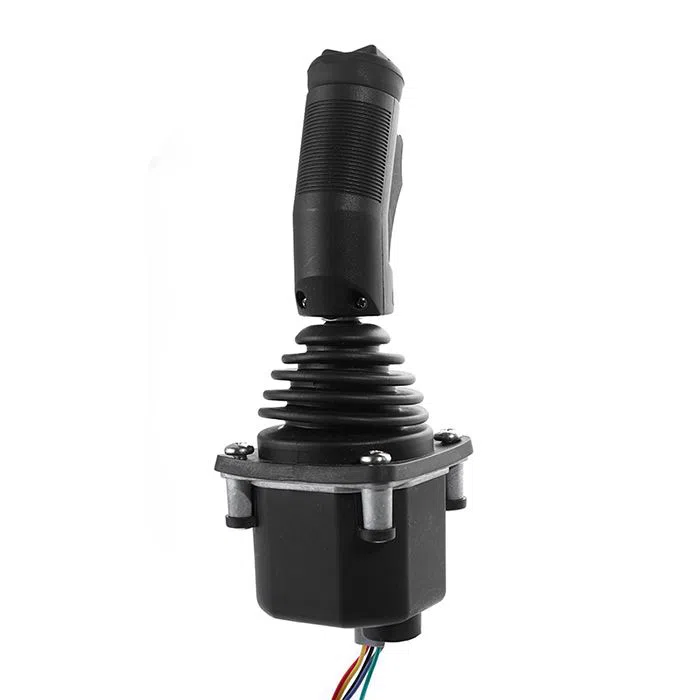

Joystick de efeito Hand Grip Hall com botões

« »

Joystick de Efeito Hall com Botões

Utilizando princípios ergonômicos, especialmente projetados para a indústria de máquinas de construção.
Dois métodos de detecção de deslocamento angular de sensor Hall sem contato e potenciômetro de longa duração.

Comprar

Descrição

Joystick Cobra Multifuncional da Série HJ60

O joystick multi-operacional Cobra Control pode ser usado para operar funções complexas com interruptores, botão giratório e potenciômetro teeter.

Características do Produto

Utilizando princípios ergonômicos, especialmente projetados para a indústria de máquinas de construção.

Dois métodos de detecção de deslocamento angular de sensor Hall sem contato e potenciômetro de longa duração.

Uma variedade de diferentes tipos de manetes estão disponíveis para seleção.

O número e a posição dos botões podem ser personalizados.

Saída de barramento CAN opcional.

Alcance de aplicação

Esta série de produtos é usada principalmente em guindastes, carregadeiras, empilhadeiras, escavadeiras, tratores, colheitadeiras, caminhão de lixo etc.

Hand Grip Hall Effect Joystick with Buttons

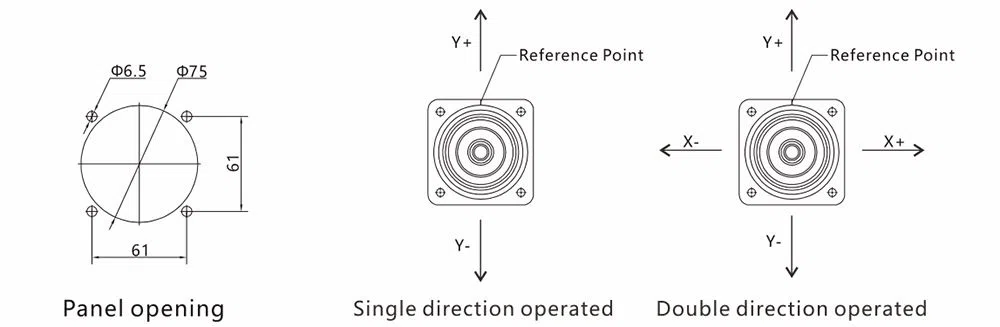

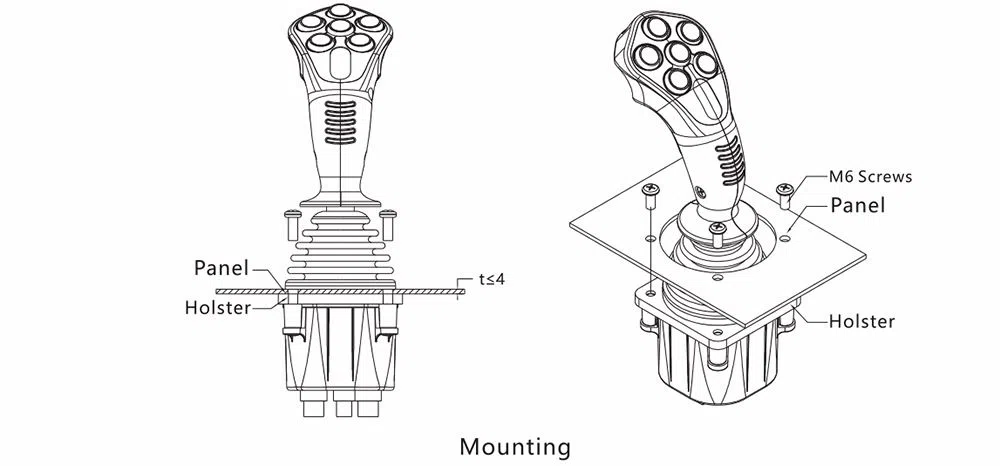

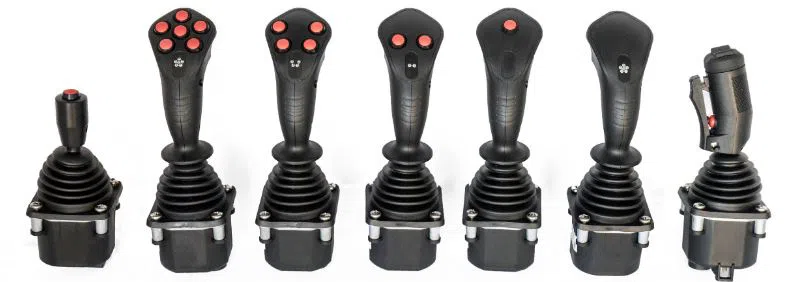

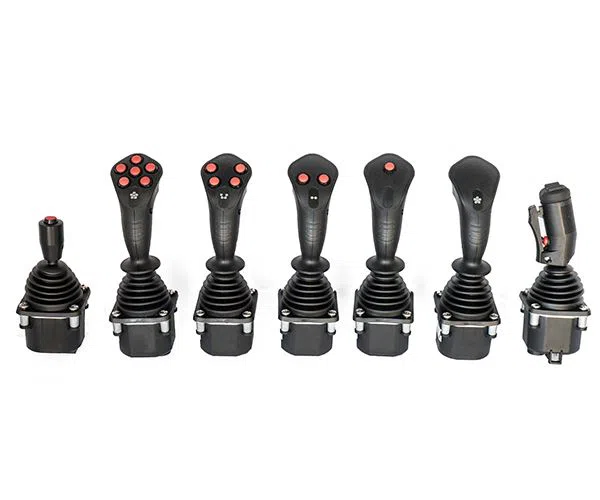

Industrial joystick with customized handle

Informação técnica

Parâmetros elétricos

Tensão de alimentação	36Vdc
Valor de resistência total	2KΩ, 4KΩ, 5KΩ, 10KΩ
Ângulo elétrico	± 18 °
Tensão média	48% ~ 52% (tensão relativa de alimentação)
Ângulo médio da zona morta	± 2.5 °
Tensão máxima do potenciômetro	32Vdc
O potenciômetro permite o consumo máximo de energia	0.25W

Tipo Hall

Tensão de alimentação	5,0 ± 0,5Vdc
Corrente de alimentação	11mA (cada sensor Hall)
Limite de sobretensão permitida	20Vdc
Limite reverso de tensão permitida	-10Vdc
Erro linear de tensão de saída	± 0,2V

Mudança de direção

Capacidade de carga	2mA @ 30Vdc (carga resistiva)
Ângulo inicial	± 5 °
Resistência de Contato	200Ω

Com circuito de conversão

Faixa de tensão de alimentação	18 ~ 36Vdc (U 21 ~ U 24)
	9 ~ 36Vdc (saída de corrente)
Consumo de energia atual	20mA
Corrente máxima de saída	10mA (na saída de tensão padrão)

Tipo de barramento CAN

Tensão de alimentação	9 ~ 36Vdc
CAN versão CAN	2.0B
Protocolo	J1939
conector	Soquete de 6 pinos (Deutsch)

Micro interruptor

Capacidade de carga	4A @ 30Vdc (carga resistiva)
Vida Útil	mais de 30 milhões de atuações (mecânico)
	200.000 atuações ou mais (elétrico)
Resistência de isolamento	100MΩ (medidor de resistência de isolamento 500Vdc)
Ângulo inicial	± 3 ° ~ ± 5 °

Parâmetros mecânicos

Ângulo	± 20 °
Modo de operação	Retorno automático por mola
Força inicial	5N
Força máxima de operação	11N
Força limitante	300N
Vida Útil	2 milhões de atuações (tipo potenciômetro)
	5 milhões de atuações (tipo Hall)
Peso	475g (sem extremidade superior)

Parâmetros de ambiente

Temperatura de operação -30 ℃ ~ + 70 ℃

Temperatura de armazenamento -40 ℃ ~ + 85 ℃

Grau de proteção IP65 (acima do painel de instalação)

Configuração de produto

Série HJ60

Método de operação

1A	direção frente-trás de eixo único
2AP	2 eixos operam na direção transversal
2AC	2 eixos operam na direção circular

Seleção de mola

L	força inicial 4.5N
M	Força inicial 5N (padrão）
H	força inicial 9N

Sinal de saída

Tipo de potenciômetro (a tensão de alimentação é inferior a 36Vdc)

P051	Potenciômetro 5KΩ 0% ~ 100% saída de tensão Vdc
P052	Potenciômetro de 5KΩ saída de tensão de 10% ~ 90% Vdc
P053	Potenciômetro 5KΩ 25% ~ 75% da saída de tensão Vdc
P101	Potenciômetro de 10KΩ 0% ~ 100% de saída de tensão Vdc

Tipo Hall comum (tensão de alimentação 5Vdc)

H51	Hall único por eixo de saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vdc
H52	Hall único por eixo de saída de tensão de 0 ~ 2,5 ~ 5Vdc
H53	Hall único por eixo de saída de tensão de 1,25 ~ 2,5 ~ 3,75Vdc
H54	Hall único por eixo de saída de tensão de 1,0 ~ 2,5 ~ 4,0 Vdc
H55	Hall único por eixo de saída de tensão de 1,15 ~ 2,5 ~ 3,85 Vcc
2H51	Hall duplo para cada eixo de saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vdc
2H52	Hall duplo para cada eixo de saída de tensão de 0 ~ 2,5 ~ 5Vdc
2H53	Hall duplo para cada eixo de saída de tensão de 1,25 ~ 2,5 ~ 3,75Vdc
2H54	Hall duplo para cada eixo de saída de tensão de 1,0 ~ 2,5 ~ 4,0Vdc
2H55	Hall duplo para cada eixo de saída de tensão de 1,15 ~ 2,5 ~ 3,85 Vdc

Observações: O tipo Hall também pode ser usado com uma ampla tensão de 9 ~ 36V, a saída de tensão é a mesma acima; a seleção é precedida por um tipo Hall comum com" W" ;, como W2H51, representando uma tensão ampla, Hall redundante para cada eixo, saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vdc.

Com circuito de conversão

U21	tensão de alimentação 18 ~ 36Vdc, -10V ~ 0V ~ + saída de tensão de 10V
U22	tensão de alimentação 18 ~ 36Vdc, + 10V ~ 0V ~ + saída de tensão de 10V
U23	tensão de alimentação 18 ~ 36Vdc, -5V ~ 0V ~ + saída de tensão de 5V
U24	tensão de alimentação 18 ~ 36Vdc, + 5V ~ 0V ~ + saída de tensão de 5V
I21	tensão de alimentação 9 ~ 36Vdc, saída de corrente do sistema de dois fios 4mA ~ 12mA ~ 20mA
I22	tensão de alimentação 9 ~ 36Vdc, saída de corrente do sistema de dois fios 20mA ~ 4mA ~ 20mA

Tipo de barramento CAN (tensão de alimentação 9 ~ 36Vdc)

J33	Saída de barramento CAN 2.0B, endereço de origem é 33
J34	Saída de barramento CAN 2.0B, endereço de origem é 34
J35	Saída de barramento CAN 2.0B, endereço de origem é 35
J36	Saída de barramento CAN 2.0B, endereço de origem é 36

Outros

NA (sem saída de sinal analógico)

Microinterruptor (não disponível quando o barramento CAN é emitido)

MS00	sem micro switch
MS12	com microinterruptor de posição frontal e traseira 4A não disponível para operação de direção cruzada de eixo duplo

Extremidade superior do manete

HA	manete sem botão na parte superior
TEM	manete com botão na parte superior
HD	manete sem botão na parte superior
HDS	manete com botão na parte superior
HDR	manete com rocker na parte superior
KGDN	manete com interruptor de homem morto, sem balancim
KGDR	manete com interruptor de homem morto e teeter
WL	para obter detalhes, consulte a descrição do manete SS / SA / SP
