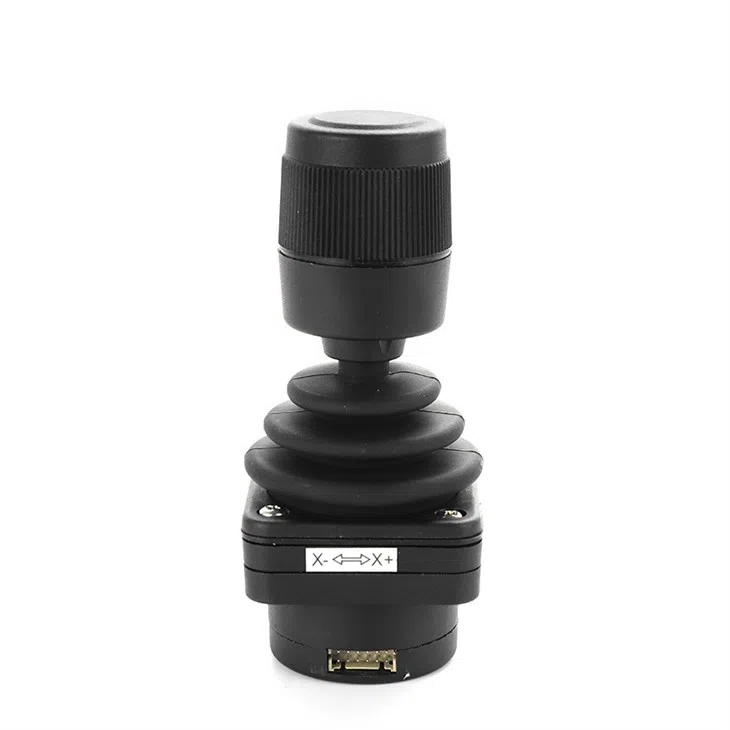

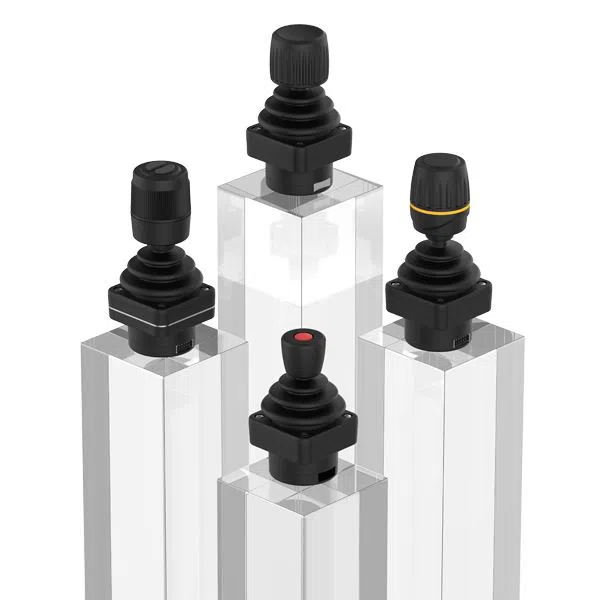

Joystick de Efeito Hall
Baseado em princípios ergonômicos, compacto e confortável de operar.
Operação por dedo, retorno por mola.
Operação de três eixos em qualquer ângulo em qualquer direção.
Descrição

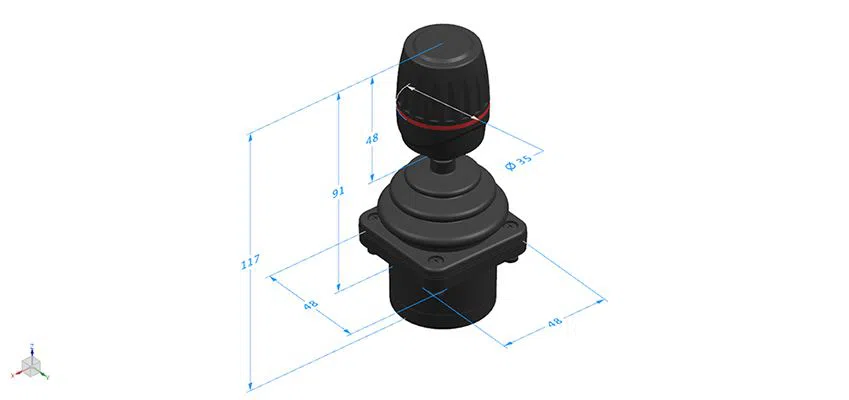

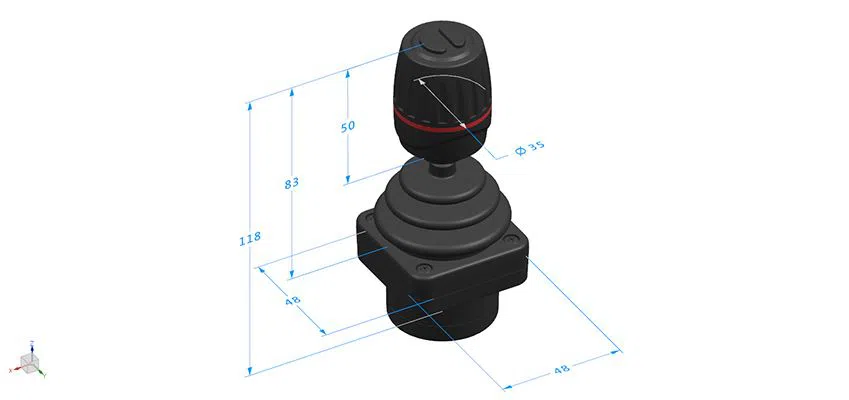

Joystick de efeito Hall de três eixos com botão superior
Série FJ9S
O joystick da série FJ9S é um controlador multieixo sem contato que oferece controle de posicionamento por dedo de longa duração. Um joystick compacto e de perfil baixo que utiliza a tecnologia de efeito Hall sem contato, o joystick da série FJ9S foi projetado para baixa força operacional e aplicações em ambientes limpos que requerem precisão e exatidão duradouras. Usado principalmente em controle remoto, controle de drones, controle de CFTV etc.
Características do Produto
Baseado em princípios ergonômicos, compacto e confortável de operar.
Operação por dedo, retorno por mola.
Operação de três eixos em qualquer ângulo e em qualquer direção.
Parte superior com dois botões no máximo.
A saída do conector RS232 ou USB é selecionável
Aplicação
Esta série de produtos é utilizada principalmente em equipamentos de controle de vídeo, cadeiras de rodas elétricas e equipamentos médicos.
Informação técnica
Parâmetros elétricos
Tensão de alimentação | 5 ± 0,5 Vdc (tensão padrão) |
9 ~ 36Vdc (tensão ampla) | |
Tensão máxima de alimentação | 22mA (eixo XY) |
33mA (eixo Z) | |
Tensão de sobrecarga máxima | 20Vdc |
Tensão máxima de polaridade reversa | -10Vdc |
Resistência de carga | 10KΩ |
Tensão de saída média | 2,5 ± 0,1Vdc |
Erro linear de tensão de saída | ± 0,2V |
Parâmetros mecânicos
Ângulo | ± 28 ° (eixo XY); ± 42 (eixo Z) |
Modo de operação | Retorno automático por mola |
Força inicial | 3N |
Força máxima de operação | 8N |
Força limitante | 300N |
Vida Útil | 5 milhões de atuações (eixo XY) |
5 milhões de atuações (eixo Z) | |
Peso | 143.5g |
Parâmetros de ambiente
Temperatura de operação | -30 ℃ ~ + 70 ℃ |
Temperatura de armazenamento | -40 ℃ ~ + 85 ℃ |
Grau de proteção | IP65 (acima do painel de instalação) |
Configuração do produto
Série FJ9S
Tensão de entrada
S | 5Vdc (tensão padrão) |
W | 9 ~ 36Vdc (tensão ampla) |
Limite de seleção de placa
1AX | com fenda (eixo X) |
1AY | com fenda (eixo Y) |
2AP | mais |
2AC | método de limite redondo |
2AQ | método de limite quadrado |
2AG | limite de arredondamento + sulco guia |
Sinal de saída
H51 | Tipo Hall, saída de tensão de 0,5 ~ 2,5 ~ 4,5 V |
H52 | Tipo Hall, saída de tensão de 0 ~ 2,5 ~ 5V |
RS232 | Saída de sinal digital serial RS232 |
USB | Saída de sinal digital de interface USB |

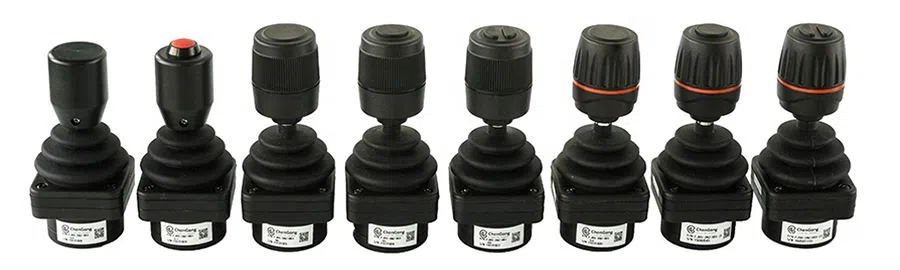

Seleção de Manete
Z0 | Manete da série Z, incluindo eixo Z, sem botão |
Z1 | Manete da série Z, incluindo eixo Z, botão único |
Z2 | Manete da série Z, incluindo eixo Z, botão duplo |
ZN0 | Manete da série Z, sem eixo Z, sem botão |
ZN1 | Manete da série Z, sem eixo Z, botão único |
ZN2 | Manete da série Z, sem eixo Z, botão duplo |
L0 | Manete da série L, sem eixo Z, sem botão |
L1 | Manete da série L, sem eixo Z, botão único |
L2 | Manete série L, sem eixo Z, botão duplo |
L3 | Manete da série L3, sem eixo Z, sem botão |
H0 | Manete série H, com eixo Z, sem botões |
H1 | Manete da série H, incluindo eixo Z, botão único |
H2 | Manete da série H, incluindo eixo Z, botão duplo |
HN0 | Manete da série H, sem eixo Z, sem botão |
HN1 | Manete da série H, sem eixo Z, botão único |
HN2 | Manete da série H, sem eixo Z, botão duplo |
※ Observações:Os produtos de três eixos estão disponíveis atualmente com Manete da série Z e Manete da série H;
Controlador de joystick de efeito Hall: o guia útil para importadores
O que é efeito Hall?

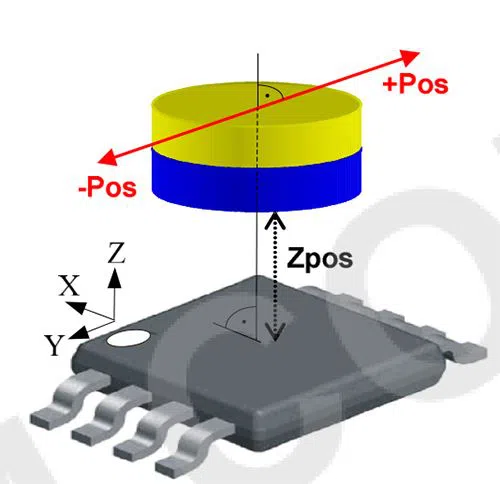

Se uma corrente elétrica flui através de um condutor em um campo magnético, o campo magnético exerce uma força transversal nos portadores de carga em movimento que tende a empurrá-los para um lado do condutor. Um acúmulo de carga nas laterais dos condutores equilibrará essa influência magnética, produzindo uma tensão mensurável entre os dois lados do condutor. A presença dessa tensão transversal mensurável é chamada de efeito Hall, em homenagem a EH Hall que a descobriu em 1879.

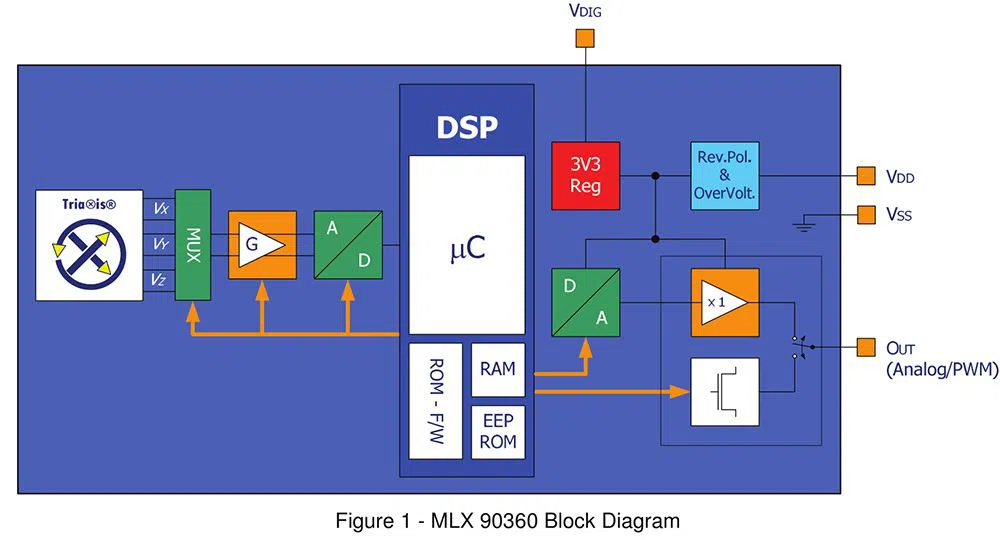

Sensor de efeito Hall aplicado no joystick elétrico

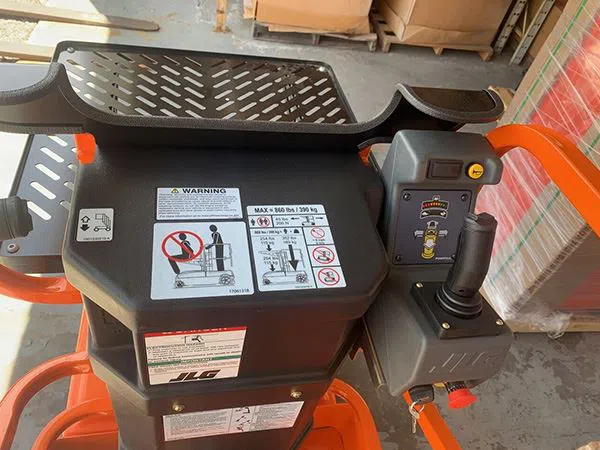

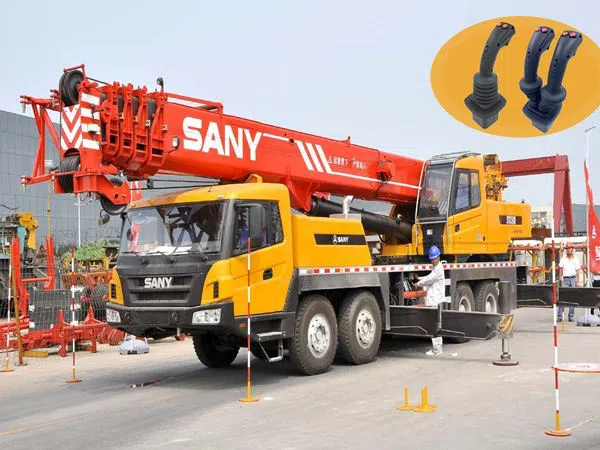

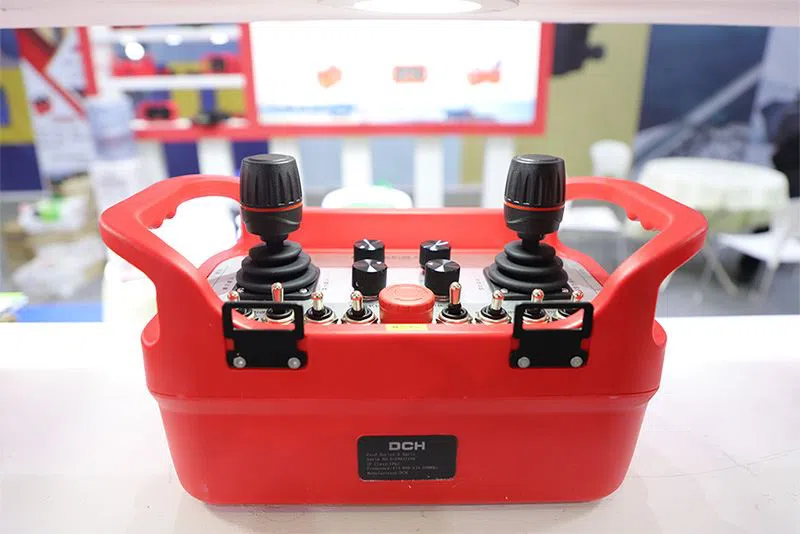

As aplicações de detecção de efeito Hall também se expandiram para aplicações industriais, que agora usam joysticks de efeito Hall para controlar válvulas hidráulicas, substituindo as alavancas mecânicas tradicionais por detecção sem contato. Essas aplicações incluem caminhões de mineração, retroescavadeiras, guindastes, escavadeiras, elevadores de tesoura, etc.
À medida que a necessidade de joysticks aumenta, os designers estão sofrendo grande pressão para atender aos requisitos de uso e, ao mesmo tempo, reduzir custos. Esses requisitos incluem a sensibilidade, precisão, baixo consumo de energia, operação mais suave, tamanho de instalação personalizado e recursos multifuncionais. É extremamente importante em ambientes industriais o controle ser adequado para equipamentos pesados é fundamental para evitar lesões relacionadas ao trabalho ou perda de produtividade.
Existe um guia do usuário para o joystick de efeito hall personalizado?
Sim, oferecemos a instrução dos joysticks de personalização.
