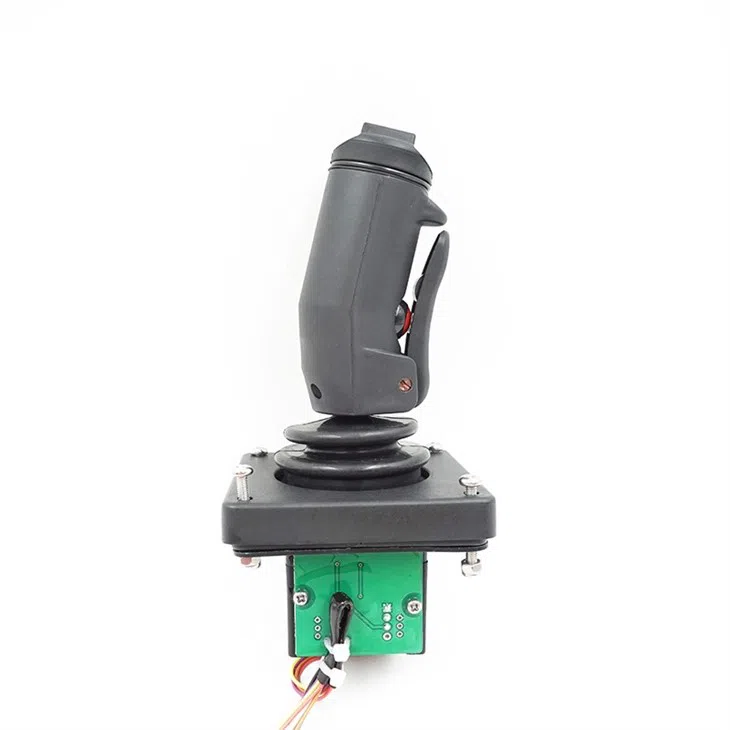

Joystick de punho de efeito Hall com interruptor basculante

Joystick de mão de efeito Hall com interruptor basculante

Retorno automático por mola, operação de eixo único ou eixo duplo.
Pode escolher a operação de direção cruzada ou qualquer operação de direção.

Descrição

Série HJ76

Manete de operação multieixo para mão


Características do produto

Retorno automática por mola, operação de eixo único ou eixo duplo.

Pode escolher entre operação de direção cruzada ou qualquer operação de direção.

Sensor Hall.

A saída é programável.

Extremidades superiores opcionais com múltiplos manetes.



Aplicativo

Esta série de produtos é utilizada principalmente em plataformas aéreas.


Informação técnica

Parâmetros elétricos

Tipo Hall

Tensão da fonte de alimentação 5 ± 0,5 Vdc

Corrente da fonte de alimentação (corrente nominal da fonte de alimentação)< 11ma="" (eixo="" único),="" 22ma="" (eixo="">

Limite de sobretensão permitida 20Vdc

Limite reverso de tensão permitida -10Vdc

Erro de linearidade da tensão de saída< ±="">


Parâmetros mecânicos

Ângulo ± 20°

Modo de operação: retorno automático por mola

Força inicial 5N

Força operacional máxima 11N

Força limite 300N

Vida útil 2 milhões de atuações

Peso 450g (sem extremidade superior)

Parâmetros de ambiente

Temperatura de operação -30℃ ~ +70℃

Temperatura de armazenamento -40℃ ~ +85℃

Grau de proteção IP65 (acima do painel de instalação)


Configuração do produto

Série

HJ76


Método de operação

1A (operação de eixo único dianteiro e traseiro)

2AP (direção de operação cruzada de dois eixos)

2AC (direção de operação arbitrária de dois eixos)


Sinal de saída

Tipo Hall (tensão de alimentação 5 VCC)

H51 (Hall único, saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vcc)

H52 (Hall único, saída de tensão de 0 ~ 2,5 ~ 5Vdc)

H53 (Hall único, saída de tensão de 1,25 ~ 2,5 ~ 3,75Vdc)

H54 (Hall único, saída de tensão de 1,0 ~ 2,5 ~ 4,0Vdc)

H55 (Hall único, saída de tensão de 1,15 ~ 2,5 ~ 3,85 Vcc)

Extremidade superior do manete

KSDR (com interruptor de segurança, botão basculante)

※ Opcional série SS, série HB, manete série KM

Saída

L saída direta

Uma tomada de conector

※ Outras formas de tomada de conector podem ser personalizadas


Instalação elétrica

Conexões elétricas

Saída direta (eixo único, com balancim e interruptor de segurança na extremidade superior)

Função de cor da linha

Branco VCC

Preto GND

Saída elétrica nas direções dianteira e traseira cinza

Balancim esquerdo amarelo

Interruptor direito roxo

Balancime e interruptor de segurança comum marrom

Interruptor de segurança vermelho
