Controlador Joystick Industrial

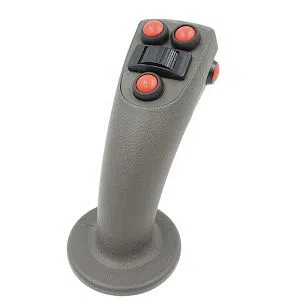

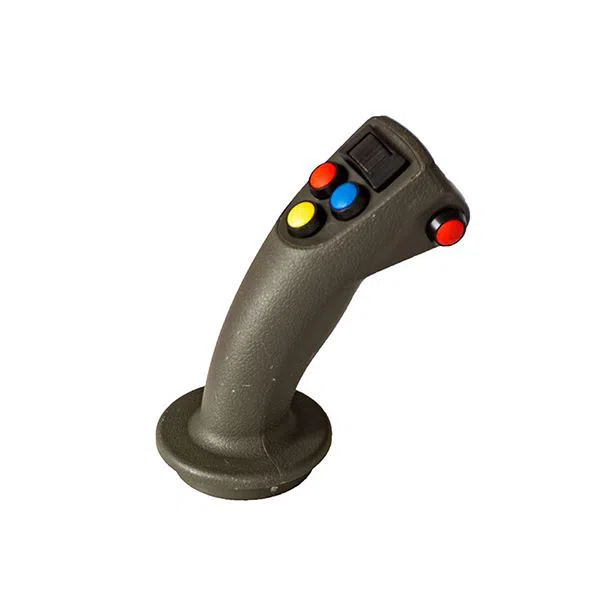

Manete de joystick industrial com botões laterais

O manete SA tem diferentes opções de equipamentos para muitos requisitos. É compatível com nosso controlador multieixo ou montado em seus acionamentos hidráulicos, mas atenção, não oferecemos peças hidráulicas. A peça de montagem para a haste de acionamento pode ser fornecida com furo roscado de 12 mm (padrão) ou 10 mm.

Características do Produto

● Design ergonômico, ótima sensação de manuseio ● Usar Nylon torna os componentes mais duráveis ● Várias opções de painel ● Botão lateral opcional ● Chave homem-morto disponível

Aplicação

Normalmente usado em guindastes, equipamentos de construção, equipamentos agrícolas, equipamentos de mineração. Instalado no mecanismo de operação ou em válvulas operadas por piloto.

Dados de Ambiente

Temperatura de operação: -40 ℃ a +85 ℃

Grau de proteção: IP65 (acima do painel de instalação)

Informação de Interface

● fio de 0,5 mm 2 com número, fio de alta temperatura colorido de 0,2 mm 2; Normalmente, saída direta sem terminal.

● Para o comprimento e a determinação do fio , consulte o anexo.

● Interface mecânica M12 fêmea.

● Entre em contato conosco para requisitos especiais.

Dicas:

Confirme sua configuração do item 1 ao item 5 um por um.

Confirme o tipo de conector elétrico, fio direto, conector AMP, conector Deutsch (Quantos pinos).

Confirme o tamanho da conexão de instalação mecânica （M8, M10, M12, M14？）

Se você escolher o painel com botão giratório ou interruptor basculante, confirme a posição do botão giratório e do interruptor basculante.

Nosso botão padrão é vermelho, você também pode escolher verde, amarelo, azul, informe-nos ao selecionar.

Está disponível para escolha de no máximo 5 botões no painel, apenas 1 botão disponível no lado esquerdo ou direito, nenhum botão na parte traseira.

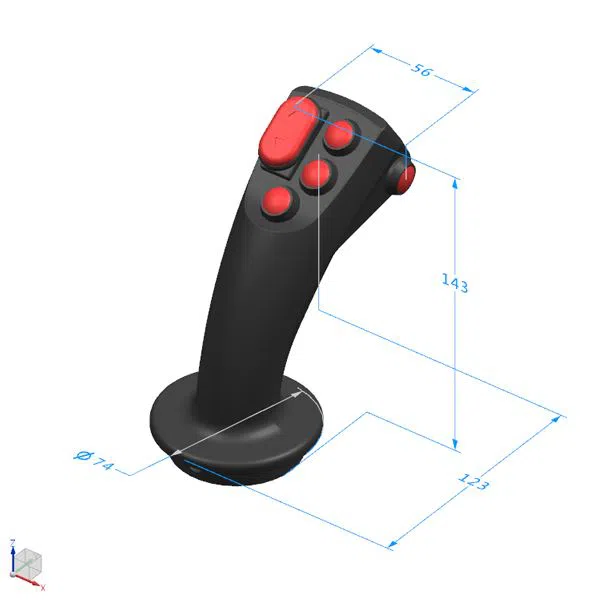

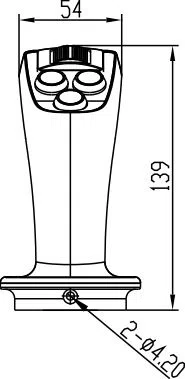

Informação técnica

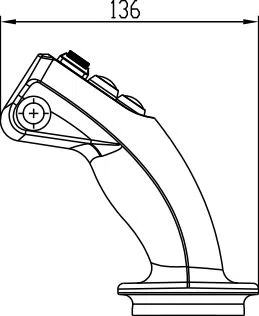

Vista lateral	Vista frontal

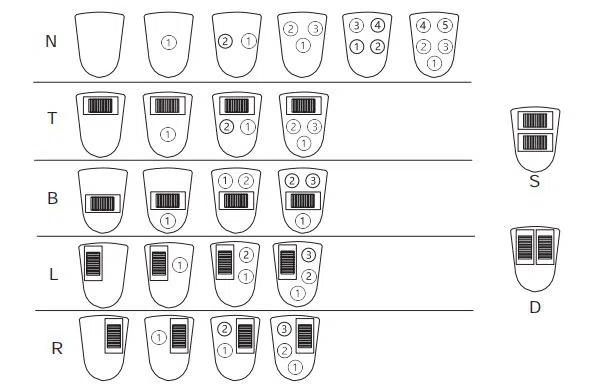

Layout do painel

Nota: o painel pode ser personalizado.

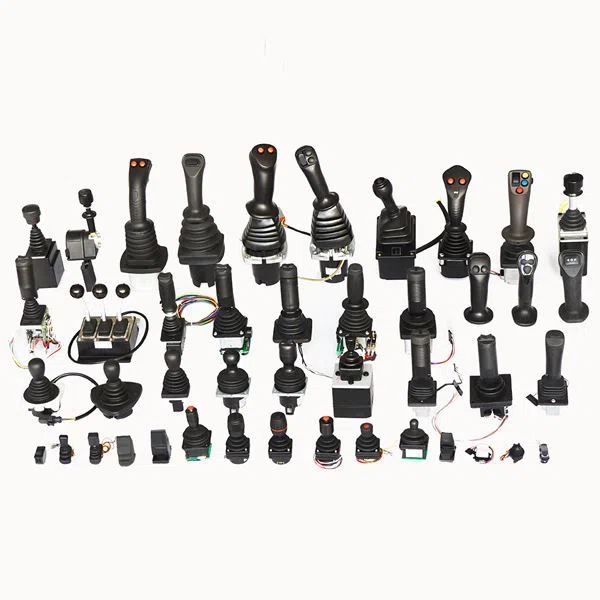

Joysticks Industriais para diferentes aplicações

1. Os manetes da série HJ60 são amplamente utilizadas no controle eletro-hidráulico complexo de máquinas agrícolas. Os produtos são estáveis e confiáveis. Normalmente usado em ambientes hostis. Você pode escolher diferentes cabos com botões, chaves homem-morto, botões giratórios e interruptores basculantes. O sinal de saída pode ser adaptado aos desejos do cliente; de analógico a CAN-bus ou J1939.

2. As séries CGEC HJ8, HJ28, HJ30, HJ70, HJ76 são usadas em plataformas de trabalho aéreas, máquinas de construção de túneis e outros equipamentos de construção.

3. Os FJ1, FJ120, FJ3, FJ100, FJ130, FJ9S são usados em controle remoto, controle de CFTV e controle de drone.

4. HJ80, HJ 86, HJ87 são usados em equipamentos pesados, incluindo escavadeira, guindaste, carregadeira, etc.

Como escolher um joystick certo?

1. Classificado por função do produto:

● Eixo único: controla as ações de um atuador

● Eixo duplo: controla as ações de dois atuadores

● Multieixo: controlar as ações de três ou mais atuadores

2. Classificação por sinal de saída:

● Saída de tensão Hall: ajuste entre 0 ~ 5V;

● Saída de potenciômetro: Os clientes definem a saída de acordo com seus próprios requisitos de sistema;

● Saída de tensão / corrente: especifica a tensão de entrada (entrada de tensão ampla), tensão ou corrente de saída;

● Saída de barramento CAN: transmite sinais de dados através da interface de barramento.

Ambiente operacional - Qual é o ambiente em que o joystick estará e qual é o grau de proteção (IP) necessário?

Vida Útil - Quanto tempo o joystick precisa para estar em operação e como isso se compara com a vida útil do maquinário ou equipamento que estará operando?

Orçamento do projeto - Quanto do orçamento do projeto pode ser alocado para a seleção de um joystick elétrico industrial de alto desempenho? Como esse investimento melhorará o desempenho operacional e evitará os custos de manutenção e substituição no futuro?

Embora esses sejam apenas alguns dos fatores que sua equipe deve considerar ao selecionar um joystick de efeito Hall ou potenciômetro, é bom mantê-los em mente. Caso necessário, a programação e a engenharia adicionais do joystick podem ser tratadas por nós.

Consulte-nos para escolher os joysticks elétricos industriais corretos

Ao navegar pela variedade de joysticks industriais, é importante explorar toda a gama de funções e recursos que cada um tem a oferecer. Joysticks industriais multifuncionais podem ser personalizados para aplicações e projetos específicos de sua empresa. Ao trabalhar com potenciômetro e joysticks de efeito Hall, nós selecionamos os níveis de resistência apropriados e controle de deflexão com base nas especificações de sua equipe. Acessórios adicionais podem ser incorporados ao design para operação perfeita e desempenho ideal.

Se você quiser escolher o joystick substituto para AWP e o joystick substituto para empilhadeira, verifique nosso catálogo e encontre o número da peça de que precisa ou mostre-nos o número da peça via e-mail. Nós responderemos você em breve.

Como você soluciona problemas de controlador de joystick industrial?

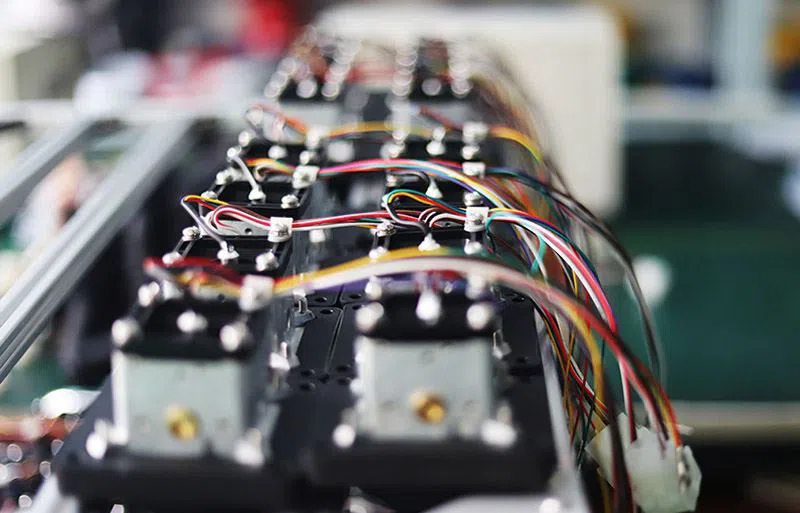

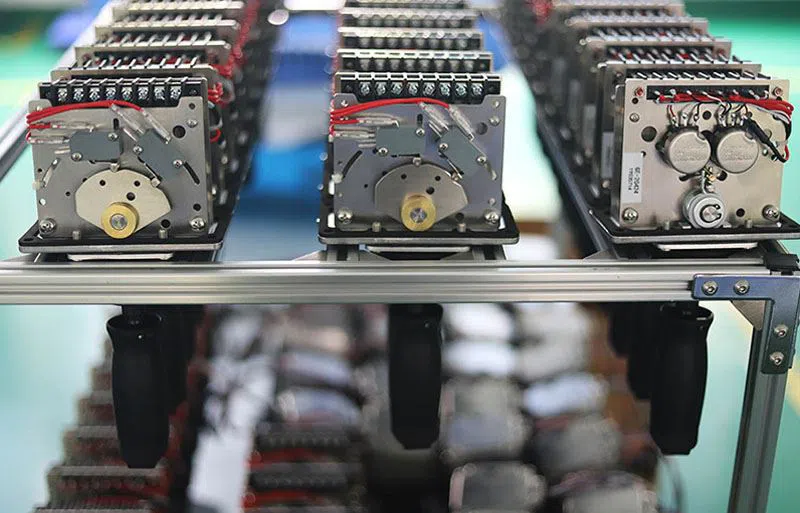

No processo de produção, o próximo processo inspeciona o processo anterior. Após a conclusão dos joysticks, o operador conduzirá uma inspeção abrangente do controlador do joystick industrial e o entregará ao departamento de inspeção de qualidade. O departamento de inspeção de qualidade tem como objetivo desenvolver diferentes softwares de inspeção para diferentes tipos de produtos.

A empresa está equipada com um sofisticado laboratório interno onde os analistas podem realizar diversos testes de qualidade em todos os joysticks, incluindo:

● Teste de fadiga

● Teste de alta e baixa temperatura

● Teste de vibração

● Teste à prova d'água

● Teste de destruição

● Teste de força da mola

● Teste de empurrar e puxar

● Outros testes

Se os clientes solicitarem testes de EMC, testes de Rohs, testes de névoa salina, etc., também podemos realizá-los com a organização de testes.

Teste à prova d'água

Teste à prova de poeira

Como obtemos amostras de controlador de joystick industrial?

Poderíamos oferecer as amostras grátis com taxa de envio, mas você precisa pagar pela amostra antes do envio, então retornaremos a taxa da amostra em seu primeiro pedido.

Se você tiver qualquer outra dúvida, sinta-se à vontade para entrar em contato conosco atendimento@dualcom.com.br
