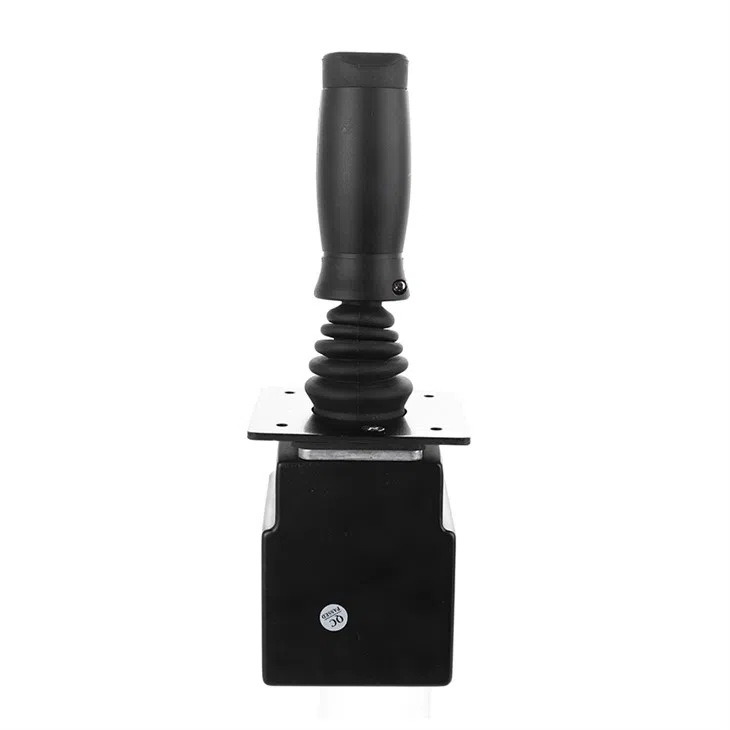

Joystick por atrito de eixo único
Posicionamento por fricção ou retorno por mola, travamento mecânico pode ser selecionado para posição neutra e ponto inicial.
Descrição
Série HJ20
Manopla de operação de eixo único
Características do Produto
Operação de eixo único frente e verso ou operação unidirecional.
Posicionamento por fricção ou retorno por mola, travamento mecânico pode ser selecionado para posição neutra e ponto inicial.
Escolha de potenciômetro ou método de detecção de ângulo por efeito Hall sem contato.
Microinterruptor de direção opcional (comutador de corrente máxima 10A @ 30Vdc).
Pode ser equipado com a extremidade superior de uma variedade de manetes.
Aplicação
Esta série de produtos é usada principalmente em sistemas de controle eletro-hidráulico ou outros sistemas de controle elétrico de veículos de engenharia.
Informação técnica
Parâmetros elétricos
Tipo de potenciômetro
Tensão de alimentação | 36Vdc |
Valor de resistência total | 10KΩ (± 10%) |
Ângulo central da zona morta | ± 3 ° |
Força maxima | 0.2W |
Tipo Hall
Tensão de alimentação | 5 ± 0,5Vdc |
Corrente de alimentação | 11mA (tensão nominal da fonte de alimentação) |
Limite de tensão permitida | 20Vdc |
Limite reverso de tensão permitida | -10Vdc |
Erro linear de tensão de saída | ± 0,2V |
Com circuito de conversão
Tensão de entrada | 18 ~ 36Vdc (U 21 ~ U 25) |
9 ~ 36Vdc (I 21 ~ I 22) | |
Consumo de energia atual | 20mA |
Corrente máxima de saída | 10mA (na saída de tensão padrão) |
Micro interruptor
Capacidade de carga | 10A @ 30Vdc (carga resistiva) |
Vida de serviço | mais de 30 milhões de atuações (mecânico) |
200.000 atuações (elétrico) | |
Resistência de isolamento | 100MQ (medidor de resistência de isolamento 500Vdc) |
Ângulo inicial | ± 5 ° |
Parâmetros mecânicos
Ângulo | ± 37,5 ° ou 75 ° (direção única) |
Modo de operação | Retorno automático por mola ou posicionamento de fricção |
Força inicial | 8N (mola) 16N (fricção) |
Força máxima de operação | 18N (mola) 16 (fricção) |
Força limitante | 300N |
Vida de serviço | 2 milhões de atuações (tipo potenciômetro) |
5 milhões de atuações (tipo Hall) | |
Peso | 500g (sem limite superior) |
Parâmetros de ambiente
Temperatura de operação | -30 ℃ ~ + 70 ℃ |
Temperatura de armazenamento | -40 ℃ ~ + 85 ℃ |
Grau de proteção | IP65 (acima do painel de instalação) |
Configuração de produto
Série
HJ20
Método de operação
Posicionamento de fricção
FCF | meio com retorno tátil |
FEF | retorno tátil no começo |
FCL | bloqueio mecânico neutro |
FEL | ponto de partida bloqueio mecânico |
Retorno por mola
SCO | volta ao meio |
SCL | volta à posição neutra, bloqueio mecânico neutro |
SEO | volta ao começo |
SEL | volta ao ponto de partida, ponto de partida bloqueio mecânico |
Observação:
A trava mecânica só é aplicável à extremidade superior do manete BG
Microinterruptor (não disponível quando o barramento CAN é emitido)
MS00 | sem micro switch |
MS22 | com micro switch de posição frontal e traseira 10A |
MS23 | com 10A posição neutra normalmente fechada e microinterruptor de posição frontal e traseira |
Sinal de Saída |
Tipo de potenciômetro (tensão de alimentação)
P101 | Potenciômetro com rosca central de 10KQ |
O tipo Hall (tensão de alimentação 5 VCC)
H51 | Saída de tensão de 0,5 ~ 2,5 ~ 4,5 VCC |
H52 | Saída de tensão de 0 ~ 2,5 ~ 5VDC |
H53 | Saída de tensão de 1,25 ~ 2,5 ~ 3,75 VCC |
Com circuito de conversão
U21 | com circuito de conversão, tensão de alimentação de 18 ~ 36VDC, -10V ~ 0V ~ + saída de tensão de 10V |
U22 | com circuito de conversão, tensão de alimentação de 18 ~ 36VDC, + 10V ~ 0V ~ + saída de tensão de 10V |
U23 | com circuito de conversão, tensão de alimentação de 18 ~ 36VDC, -5V ~ 0V ~ + saída de tensão de 5V |
U24 | com circuito de conversão, tensão de alimentação 18 ~ 36VDC, + 5V ~ 0V ~ + saída de tensão de 5V |
U25 | com circuito de conversão, tensão de alimentação de 18 ~ 36 VCC, saída de tensão de 0 V ~ + 10 V |
U26 | com circuito de conversão, tensão de alimentação de 18 ~ 36VDC, saída de tensão de 6V ~ 12V ~ 18V |
I21 | tensãode alimentação 9 ~ 36VDC, sistema de dois fios 4MA ~ 12MA ~ 20MA saída de corrente |
I22 | tensãode alimentação 9 ~ 36VDC, saída de corrente do sistema de dois fios 20MA ~ 4MA ~ 20MA |
N / D | sem saída de sinal analógico |
Extremidade superior do manete
BG | manete tipo BG, operação com a mão |
HB | manete tipo HB, sem botão |
HBS | manete tipo HBS com um botão |
HBR | manete tipo HBR com balancim |
Saída
L | saída de fio (sem casca) |
A | conector AMP |
