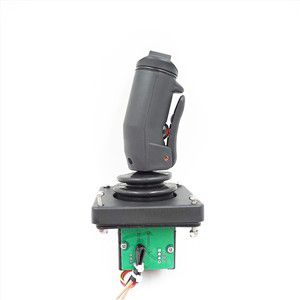

Efeito Hall ou joystick de punho com potenciômetro

Joystick de Mão com Efeito Hall ou Potenciômetro

A mola retorna automaticamente, operação de eixo único ou eixo duplo.
Você pode optar por operar na direção transversal ou em qualquer direção.

Descrição

Série HJ30

Manete de operação multieixo tipo garra


Características do produto

A mola retorna automaticamente, operação de eixo único ou eixo duplo.

Você pode optar por operar na direção transversal ou em qualquer direção.

O dispositivo de detecção de ângulo é um potenciômetro ou sensor Hall, que tem longa vida útil.

Microinterruptor de alta corrente configurável (10A @ 30Vdc).

Vários formatos de saída estão disponíveis.

Pode ser configurado com uma variedade de modelos



Aplicação

Esta série de produtos é usada principalmente em caminhões de trabalho aéreo, plataformas de perfuração giratórias, caminhões de bombeiros aéreos, guindastes, máquinas de blindagem e outros sistemas de controle elétrico e eletro-hidráulico.


Informação técnica

Parâmetros elétricos

Tipo de potenciômetro

Tensão de alimentação

36Vdc

Valor de resistência total

5KΩ, 10KΩ

Ângulo central da zona morta

± 3 °

Força maxima

0.2W


Tipo Hall

Tensão de alimentação

5 ± 0,5Vdc

Limite de sobretensão permitida

20Vdc

Limite reverso de tensão permitida

-10Vdc

Erro linear de tensão de saída

± 0,2V


Com circuito de conversão

Tensão de alimentação

18 ~ 36Vdc (U 21 ~ U 24)

Consumo de energia atual

20mA

Corrente máxima de saída

10mA (na saída de tensão padrão)


Micro interruptor

Capacidade de carga

10A @ 30Vdc (carga resistiva)

Vida Útil

30 milhões de atuações ou mais (mecânico)


200.000 atuações (elétrico)

Resistência de isolamento

100MΩ ou mais (medidor de resistência de isolamento 500Vdc)

Ângulo inicial

± 3 ° ~ ± 5 °


Parâmetros mecânicos

Ângulo

± 25°

Modo de operação

Retorno automático por mola

Força inicial

5N

Força máxima de operação

30N

Força limitante

>300N

Vida Útil

> 2 milhões de atuações (tipo potenciômetro)


5 > milhões de atuações (tipo Hall)

Peso

460g (sem extremidade superior)


Parâmetros de ambiente

Temperatura de operação

-30 ℃ ~ + 70 ℃

Temperatura de armazenamento

-40 ℃ ~ + 85 ℃

Grau de proteção

IP65 (acima do painel de instalação)


Seleção de produto

Série

HJ30


Método de operação

1A

Operação frente-verso de eixo único

2AP

Direção de operação cruzada de eixo duplo

2AC

qualquer direção de operação de dois eixos


Micro interruptor

MS00

sem micro switch

MS22

com micro switch de posição frontal e traseira 10A

MS23

com 10A posição neutra normalmente fechada e microinterruptor de posição frontal e traseira


Sinal de saída

Tipo de potenciômetro|(tensão de alimentação<>

P051

Potenciômetro com rosca central 5K2Ω

P101

Potenciômetro centralizado de 10kΩ


Tipo Hall (tensão de alimentação 5 VCC)

H51

Saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vcc

H52

Saída de tensão de 0 ~ 2,5 ~ 5Vdc

H53

Saída de tensão de 1,25 V ~ 2,5 V ~ 3,75 Vcc


Com circuito de conversão

U21

tensão de alimentação de 18 ~ 36Vdc, -10V ~ 0V ~ + saída de tensão de 10V

U22

tensão de alimentação de 18 ~ 36Vdc, + 10V ~ 0V ~ + saída de tensão de 10V

U23

tensão da fonte de alimentação 18 ~ 36Vdc, -5V ~ 0V ~ + saída de tensão de 5V

U24

tensão da fonte de alimentação 18 ~ 36Vdc, + 5V ~ 0V ~ + saída de tensão de 5V

I21

tensão da fonte de alimentação 9 ~ 36Vdc, saída de corrente do sistema de dois fios 4mA ~ 12mA ~ 20mA

I22

tensão da fonte de alimentação 9 ~ 36Vdc, saída de corrente do sistema de dois fios 20mA ~ 4mA ~ 20mA

I41

tensão da fonte de alimentação 9 ~ 36Vdc, saída de corrente de quatro fios 4mA ~ 12mA ~ 20mA

I42

tensão da fonte de alimentação 9 ~ 36Vdc, saída de corrente de quatro fios 20mA ~ 4mA ~ 20mA

N / D

sem saída de sinal analógico


Extremidade superior do manete

BG

extremidade superior do manete tipo BG, operação com a palma da mão superior

HA

extremidade superior do manete do tipo HA, nenhum botão na parte superior

TEM

a extremidade superior do manete do tipo HAS com botões na parte superior

HD

extremidade superior do manete HD, sem botão na parte superior

HDS

extremidade superior do manete do tipo HDS, com botão na parte superior

HDR

extremidade superior do manete do tipo HDR, gangorra no topo

KG DR

com interruptor de segurança e botão basculante

KG DN

com interruptor de segurança, sem botão basculante


Saída

C

bloco terminal

A

Conector AMP


Instalações elétricas

Pino Potenciômetro tipo Hall

1 Frente do potenciômetro + 5Vdc

2 Potenciômetro neutro vazio Sem intervalo médio

3 Direção traseira do potenciômetro final OV

4 Saída de tensão do potenciômetro

5 Interruptor de drive frontal (normalmente aberto)

6 Terminal comum da chave de drive frontal

7 Chave de drive traseira (normalmente aberta)

8 Terminal comum da chave de drive traseira

9 Drive esquerdo da chave oscilante (normalmente aberta)

10 Extremidade comum do interruptor superior da manopla

11 Drive direito da chave oscilante (normalmente aberta)

12 Chave de segurança


(0/10)
