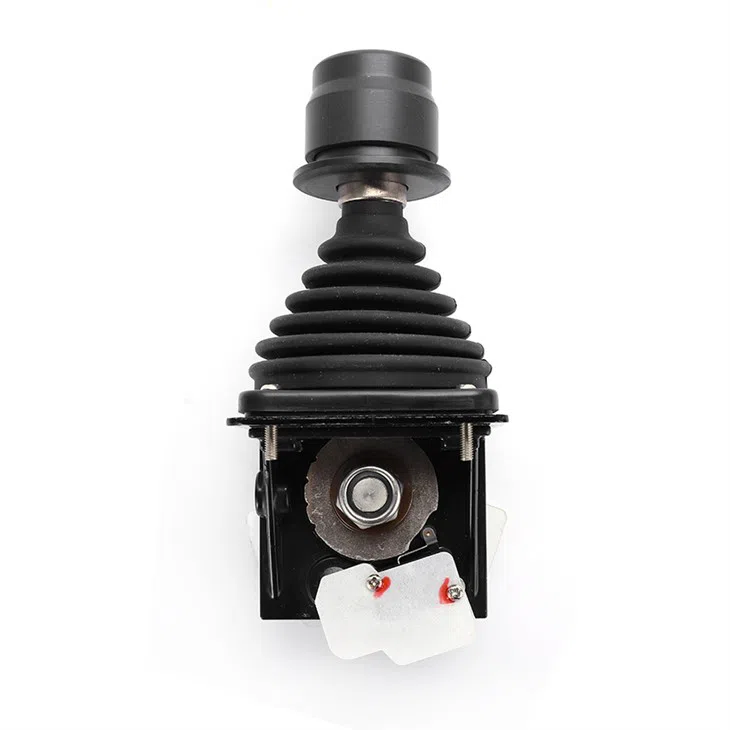

Joystick de atrito do eixo único hold hall

« »

Joystick por atrito de eixo único com efeito hall

A detecção de ângulo por Hall não tem contato.
Posicionamento de atrito, com trava mecânica na posição do meio ou ponto de partida.
Grande alcance de tensão de alimentação.

Comprar

Descrição

Série HJ5

Manete de operação de eixo único

Características do Produto

A detecção de ângulo por Hall não tem contato.

Posicionamento de atrito, com trava mecânica na posição do meio ou ponto de partida.

Grande alcance de tensão de alimentação.

Aplicação

Esta série de produtos é utilizada principalmente em máquinas de mineração e veículos de engenharia.

Informações Técnicas

Tipo de Hall

Tensão de alimentação	5 ± 0.5Vdc
Corrente de alimentação	<>
Limite de tensão permitido	30Vdc
Limite de tensão reversa permitido	-15Vdc
Tensão de saída média	2.5 ± 0.1V

Parâmetros elétricos

Circuito de conversão

Tensão de alimentação	9 ~ 18Vdc (U 11 ~ U 15);
	18 ~ 36Vdc (U 21 ~ U 25)
Corrente de consumo de energia	20mA

Parâmetros mecânicos

Ângulo	± 30 °± 35 °, ± 45 °
Método de operação	Posicionamento por atrito
Força inicial	28N (14N, extremidade superior de BH)
Força operacional máxima	28N (30N, extremidade superior de BH)
Força limitante	> 300N
Vida útil	cerca de 1 milhão de atuações
Peso	450g (sem extremidade superior)

Parâmetros de ambiente

Temperatura de operação	-30 °C ~ + 70 ° °C
Temperatura de armazenamento	-40 °C ~ + 85 °C
Grau de proteção	IP54 (extremidade superior de BH)
	IP65 (outra extremidade superior)

Configuração de produtos

Série

HJ5

Método de operação

FCF	retorno tátil no meio
FEF	retorno tátil no início
FCL	bloqueio mecânico no meio
FEL	ponto de partida com bloqueio mecânico

Sinal de saída

Tipo de Hall (tensão de alimentação 5Vdc)

H51	0.5 ~ 2.5 ~ 4.5Vd
H52	0 ~ 2,5 ~ 5Vdc saída de tensão

Com circuito de conversão

U1	tensão de alimentação 9 ~ 18Vdc, -10V ~ 0V ~ + saída de tensão de 10V
sub-12	tensão de alimentação 9 ~ 18Vdc, + 10V ~ 0V ~ + saída de tensão de 10V
sub-13	tensão de alimentação 9 ~ 18Vdc, -5V ~ 0V ~ + saída de tensão de 5V
sub-14	tensão de alimentação 9 ~ 18Vdc, + 5V ~ 0V ~ + saída de tensão de 5V
U1	tensão de alimentação 9 ~ 18Vdc, 0V ~ + saída de tensão de 10V
U21	tensão de alimentação 18 ~ 36Vdc, -10V ~ 0V ~ + saída de tensão de 10V
U22	tensão de alimentação 18 ~ 36Vdc, + 10V ~ 0V ~ + saída de tensão de 10V
Sub-23	tensão de alimentação 18 ~ 36Vdc, -5V ~ 0V ~ + saída de tensão de 5V
Sub-24	tensão de alimentação 18 ~ 36Vdc, + 5V ~ 0V ~ + saída de tensão de 5V
Sub-25	tensão de alimentação 18 ~ 36Vdc, 0V ~ + saída de tensão de 10V
Sub-26	tensão de alimentação 18 ~ 36Vdc, 6V ~ 12V ~ saída de tensão de 18V
I21	tensão de alimentação 9 ~ 36Vdc, sistema de dois fios 4mA ~ 12mA ~ 20mA saída de corrente
I22	tensão de alimentação 9 ~ 36Vdc, sistema de dois fios 20mA ~ 12mA ~ 20mA saída de corrente
I41	tensão de alimentação 9 ~ 36Vdc, quatro fios 4mA ~ 12mA ~ 20mA saída de corrente
I42	tensão de alimentação 9 ~ 36Vdc, quatro fios 20mA ~ 12mA ~ 20mA saída de corrente
NA	nenhuma saída de sinal analógico

Micro Switch

MS00	sem micro switch
MS11	com 4A posição inicial micro switch
MS12	com 4A posição dianteira e traseira micro switch
RS1	com 1A interruptor de relé de posição inicial
RS2	com 1A direção dianteira-traseira e switch de relé neutro
RS3	com 1A dianteiro e traseiro normalmente aberto e neutro interruptor de relé fechado

Extremidade superior do manete

TD	extremidade superior do manete tipo TD	nenhum botão superior
LD	extremidade superior do manete tipo LD	trava mecânica do botão
BH	extremidade superior do manete tipo BH	bloqueio mecânico de elevação
DISCO RÍGIDO	extremidade superior do manete HD	nenhum botão superior
SP	Para mais detalhes	por favor, consulte a descrição da extremidade superior do manete tipo SP
