Joystick de mão multieixo de efeito Hall
O dispositivo de detecção de ângulo é um sensor Hall com longa vida útil.
Vários protocolos de saída estão disponíveis.
Vários manetes superiores podem ser usados.
Descrição
Controles de joystick de múltiplos eixos
Série HJ80

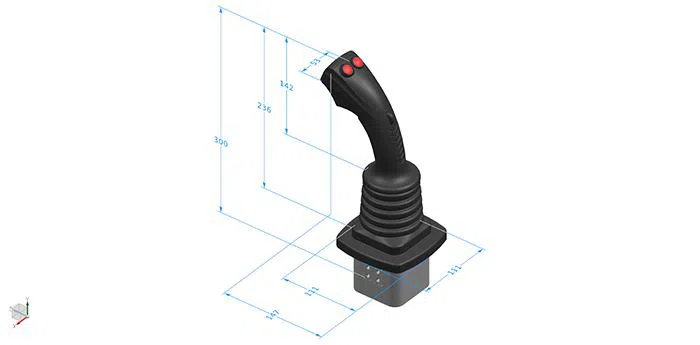

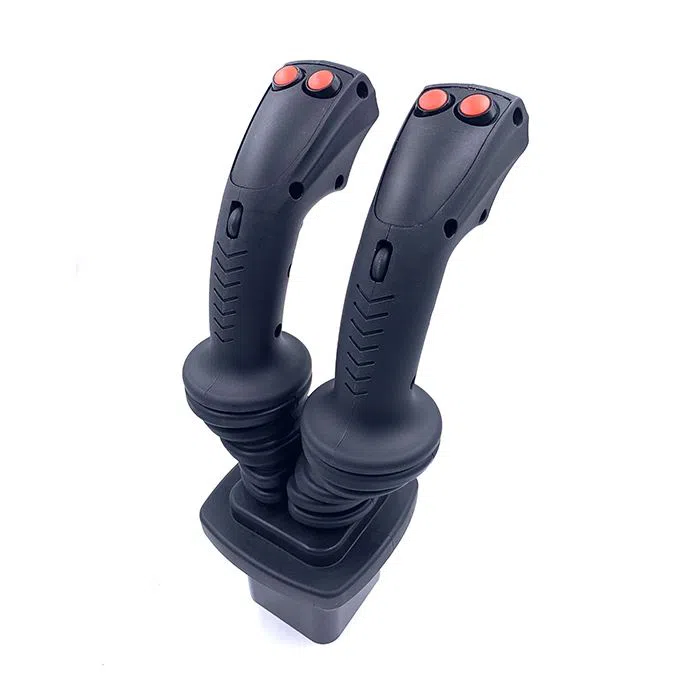

Manete de operação multieixo tipo garra
Características do produto
O design do manete para serviço pesado é durável e adequado para operações de alta resistência.
A mola retorna automaticamente, operação de eixo único ou eixo duplo.
O dispositivo de detecção de ângulo é um sensor Hall com longa vida útil.
Vários protocolos de saída estão disponíveis.
Vários manetes superiores são opcionais.
Aplicação

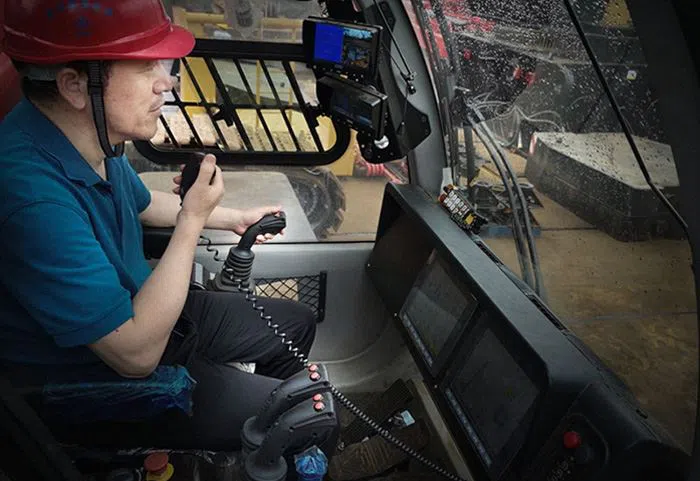

Esta série de produtos é utilizada principalmente em guindastes, carregadeiras, empilhadeiras, escavadeiras, plataformas aéreas de trabalho, tratores, colheitadeiras, etc.
Parâmetros técnicos
Parâmetros elétricos
Tipo Hall
Tensão de alimentação | 5 ± 0,5Vdc |
Corrente da fonte de alimentação (corrente nominal da fonte de alimentação) | 11mA (eixo único) 22mA (eixo duplo) |
Limite de sobretensão permitida | 20Vdc |
Limite reverso de tensão permitida | -10Vdc |
Erro linear de tensão de saída | ± 0,2V |
Parâmetros mecânicos
Ângulo | ± 20 ° |
Modo de operação | Retorno automático por mola |
Força inicial | 20N |
Força máxima de operação | 11N |
Força limitante | 300N |
Vida de serviço | 2 milhões de atuações |
Peso | cerca de 660g |
Parâmetros de ambiente
Temperatura de operação | -30 ℃ ~ + 70 ℃ |
Temperatura de armazenamento | -40 ℃ ~ + 85 ℃ |
Grau de proteção | IP65 (acima do painel de instalação) |
Configuração de produto
Série
HJ80
Método de operação
1A | Operação frente-verso de eixo único |
2AC | qualquer direção de operação de dois eixos |
Tensão de entrada
S | 5Vdc (tensão padrão |
W | 9 ~ 36Vdc (tensão ampla |
Sinal de saída
Tipo Hall (tensão de alimentação 5 VCC)
H51 | Hall único, saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vcc |
H52 | Hall único, saída de tensão de 0 ~ 2,5 ~ 5Vdc |
H53 | Hall único, saída de tensão de 1,25 ~ 2,5 ~ 3,75Vdc |
H54 | Hall único, saída de tensão de 1,0 ~ 2,5 ~ 4,0Vdc |
Extremidade superior do manete
SC (manete série SC, sem interruptor de segurança, painel com 1 balancim)
※ Opcional série SS, série HB, cabo série KM
Saída
L (saída direta)
※ A forma de tomada de outros conectores pode ser personalizada
Instalações elétricas
Direto para fora
Ordem / cor da linha | função |
No. 1 | VCC |
No. 2 | GND |
n ° 3 | Saída do eixo X |
No. 4 | Saída do eixo Y |
marrom | teeter e interruptor de segurança comum |
Amarelo | teeter esquerdo |
Branco | interruptor direito |
Testes
Para atender necessidades de impermeabilidade e resistência à poeira, realizamos testes à prova d'água e à prova de poeira nos joysticks.

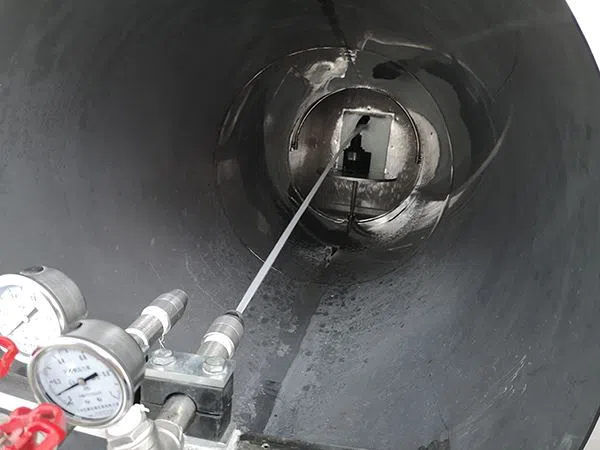

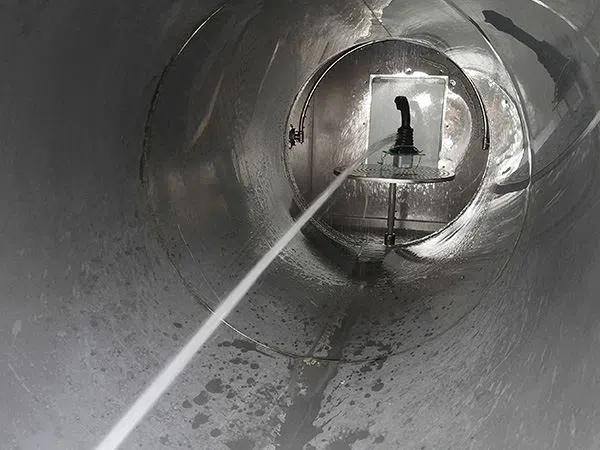

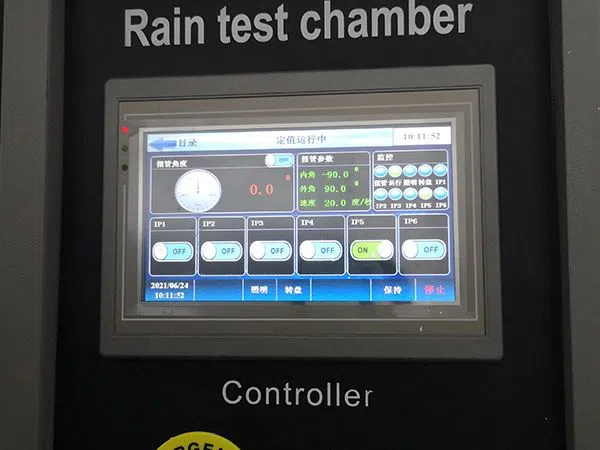

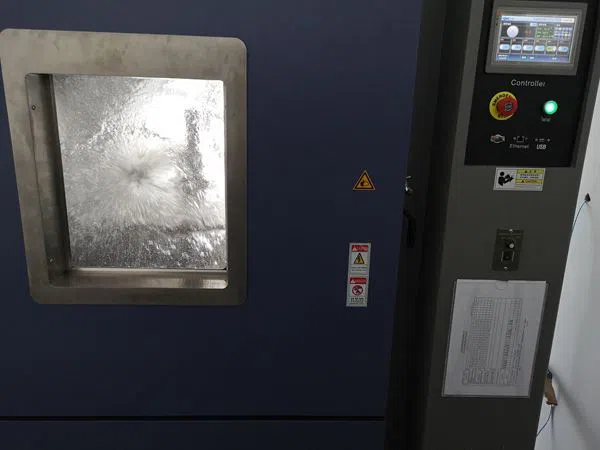

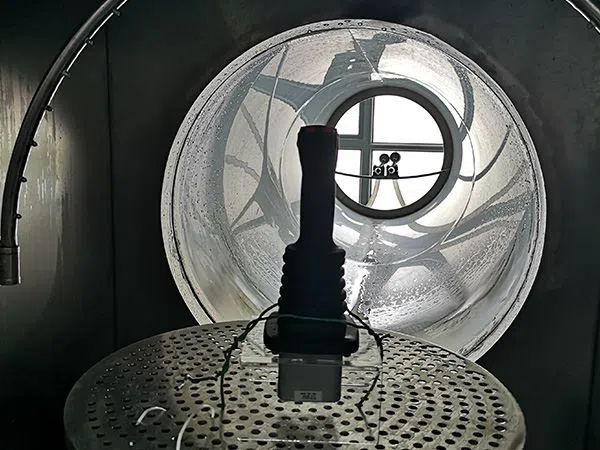

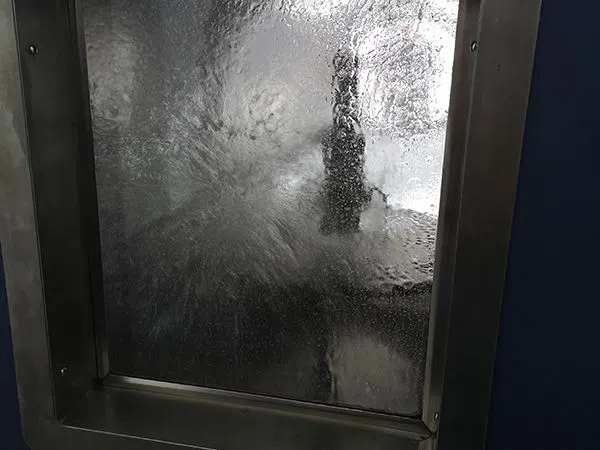

Teste à prova d'água

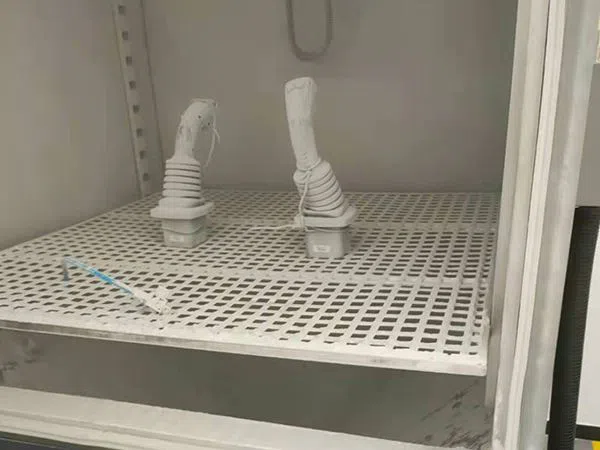

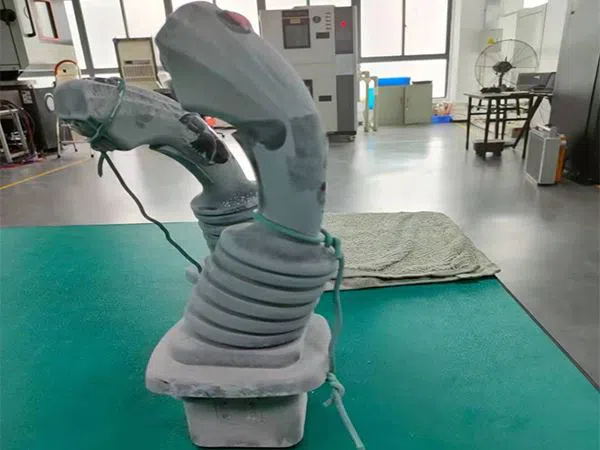

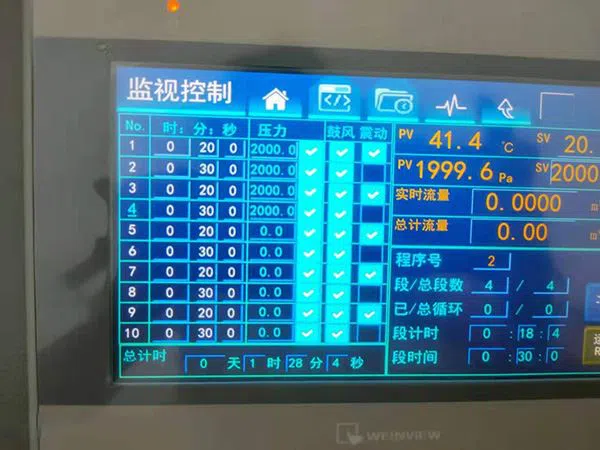

Teste à prova de poeira
Se você tiver qualquer outro requisito de teste, entre em contato conosco. Ele está disponível para testar mais itens.
