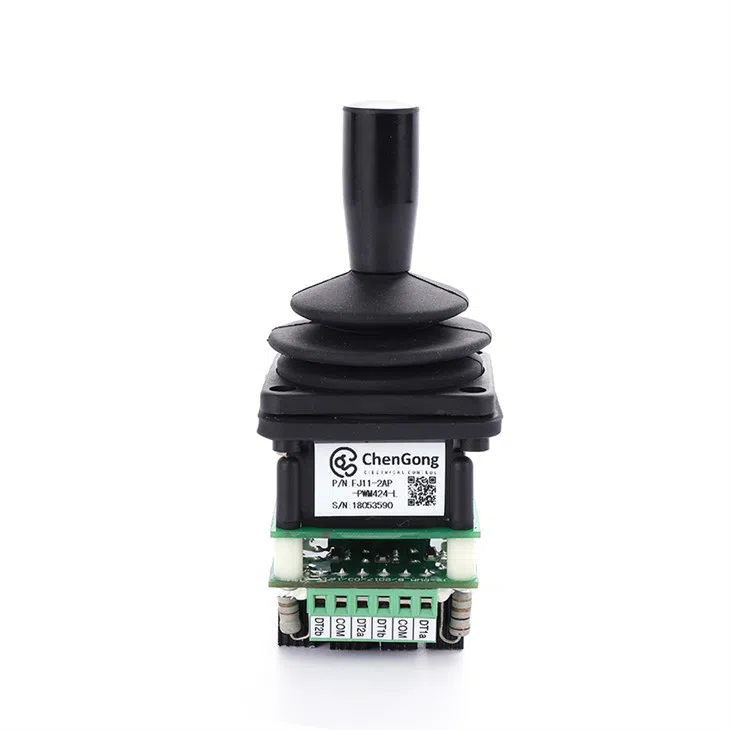

Joystick Potenciômetro PWM de eixo duplo
Retorno por Mola.
Método de detecção de ângulo com potenciômetro centralizado.
Chave de direção com corrente máxima de 2 mA.
Descrição
Série FJ11
Alavanca de dedo com eixo duplo
Características do Produto
Manete com eixo para dedo indicador.
Retorno por mola.
Método de detecção de ângulo com potenciômetro centralizado.
Chave com corrente máxima de 2 mA.
Pode ser equipado com placa amplificadora proporcional para acionar diretamente a válvula proporcional hidráulica
Aplicações
Esta série de produtos é usada principalmente em veículos de engenharia e controles remotos industriais.
Informações Técnicas
Parâmetros elétricos
Tensão de Alimentação | 36Vdc |
Valor de resistência total | 5KΩ |
Ângulo elétrico | ± 30° |
Tensão mediana | 48% ~ 52% (tensão relativa da fonte de alimentação) |
Ângulo médio da zona morta | ± 2.5 ° |
Tensão máxima do potenciômetro | 32 VDC |
Fonte de alimentação | t<> |
Valor de resistência total | 5KΩ |
Ângulo elétrico | ± 30 ° |
Tensão média | 48% ~ 52% (tensão relativa da fonte de alimentação) |
Ângulo médio da zona morta | ± 2.5 ° |
Tensão máxima do potenciômetro | 32Vdc |
Consumo máximo de energia do potenciômetro | 0.25W (25 ℃) |
Carga do interruptor | 2mA @ 30Vdc (carga resistiva) |
Ângulo inicial | ± 3 ° ~ ± 5 ° |
Contato de resistência | 200Ω |
Parâmetros mecânicos
Ângulo | ± 32 ° |
Modo de operação | Redefinição automática por mola, operação de eixo duplo em qualquer direção |
Força inicial | 3.8N |
Força máxima de operação | 12N |
Força limite | 300N (H extremidade superior é maior que 160N) |
Vida útil | 2 milhões de atuações |
Peso | 125g |
Parâmetros ambientais
Temperatura de operação | -30 ℃ ~ + 70 ℃ |
Temperatura de armazenamento | -40 ℃ ~ + 85 ℃ |
Grau de proteção | IP50 (acima do painel de instalação) |
Configuração de produto
Série
FJ11
Método de operação
1A | Operação de eixo único na direção frontal e traseira |
2AC | Operação em qualquer direção com eixo duplo |
Sinal de saída
Tipo de potenciômetro (tensão de alimentação<>)
P051 | Potenciômetro 5KQ, saída de tensão de 0 ~ 100% Vdc com interruptores de direção dianteiro e traseiro |
PWM com placa amplificadora
PWM 224 | tensão de alimentação 24Vdc, 2 saídas |
PWM 424 | tensão de alimentação 24Vdc, 4 saídas |
PWM 212 | tensão de alimentação 12Vdc, 2 saídas |
PWM 412 | tensão de alimentação 12Vdc, 4 saídas |
Extremidade superior da alça
S | extremidade superior do manete em forma de S, sem botão |
L | extremidade superior do manete em forma de L, sem botão |
H | extremidade superior do manete em forma de H com botão |
Tipo de potenciômetro terminal
1 switch comum |
2 interruptor de direção frontal |
3 interruptor de direção traseira |
4 controle deslizante do potenciômetro |
5 Potenciômetro A |
6 centro do potenciômetro |
7 Potenciômetro B |
Chave de 8 botões |
Chave de 9 botões |
