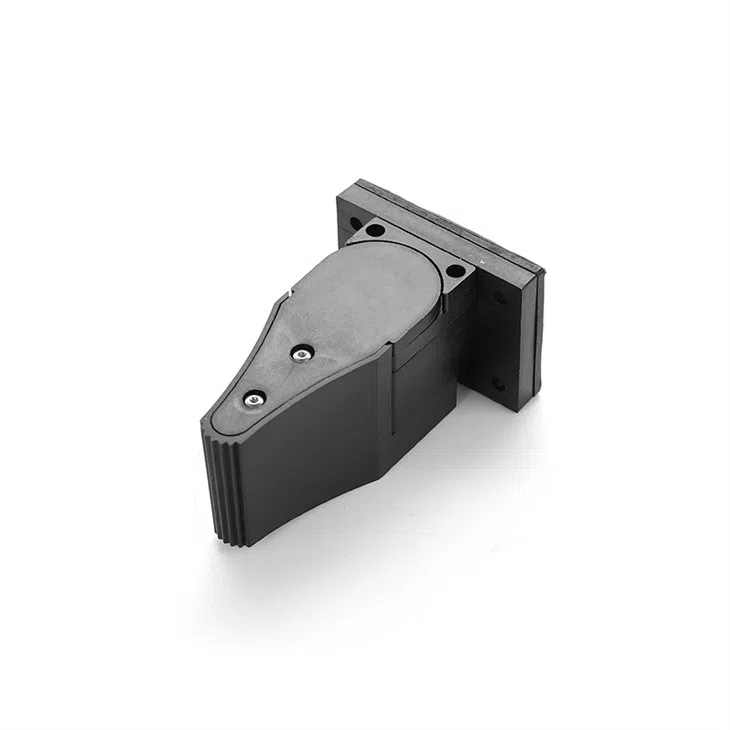

Joystick de Efeito Hall com Eixo Único de Dedo
Esta série de produtos é usada principalmente em controles remotos industriais, painéis de controle de veículos de engenharia ou máquinas e equipamentos industriais.
Descrição
Série FJ1
Manete operacional com eixo único de dedo
Características do Produto
Manete de dedo com eixo único para operação frontal e traseira.
Retorno por mola.
É compacto e fácil de instalar.
A unidade de detecção de ângulo é um potenciômetro ou um sensor Hall sem contato.
Diferentes faixas de tensão de saída podem ser selecionadas de acordo com as necessidades.
Aplicação
Esta série de produtos é usada principalmente em controles remotos industriais, painéis de controle de veículos de engenharia ou máquinas e equipamentos industriais.
Parâmetros técnicos
Especificação Elétrica
Tensão de alimentação | 32Vdc |
Valor de resistência total | 4KQ ou 5KQ |
Erro de resistência | 20% |
Ângulo elétrico | ± 28° |
Ângulo médio da zona morta | ± 2.5° |
Consumo máximo de energia do potenciômetro | 0,25 W (25℃, sem carga) |
Tensão de saída média | 48% ~ 52% (± 2%) |
Tensão de alimentação do interruptor de direção | 35Vdc |
Corrente máxima | 2mA |
Ângulo inicial | ± 3 ° |
Contato de resistência | 500Q |
Tipo Hall
Tensão de alimentação | 5,0 ± 0,5Vdc |
Corrente de alimentação | 9mA; 18mA (Hall dual) |
Limite de tensão permitida | 30Vdc |
Limite reverso de tensão permitida | -15Vdc |
Resistência de carga | 10KQ |
Tensão de saída média | 2.5 ± 0.2V |
Erro linear de tensão de saída | ± 5% |
Parâmetros Mecânicos
Ângulo | ± 30° |
Modo de operação | Retorno automático por mola |
Força inicial | 1.3N |
Força máxima de operação | 3N |
Força limitante | 50N |
Vida de serviço | 2 milhões de atuações (tipo potenciômetro) |
5 milhões de atuações (tipo Hall) | |
Peso | 45g |
Parâmetros de ambiente
Temperatura de operação | -30℃ ~ + 70℃ |
Temperatura de armazenamento | -40℃ ~ + 85℃ |
Grau de proteção | IP66 (acima do painel de instalação) |
Configuração de produto
Série
FJ1
Sinal de saída
(a tensão de alimentação é inferior a 32Vdc)
Potenciômetro P041 4KQ, saída de tensão de 0% ~ 100% Vdc, interruptor de direção frontal e traseiro
Potenciômetro P052 5KQ, saída de tensão de 10% ~ 90% Vdc, interruptor de direção frontal e traseiro
Potenciômetro P053 5KQ, saída de tensão de 25% ~ 75% Vdc, interruptor de direção frontal e traseiro
Tipo Hall (tensão de alimentação 5Vdc)
H51 Hall único, saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vcc
H52 Hall único, saída de tensão de 0 ~ 2,5 ~ 5,0 Vcc
H53 Hall único, saída de tensão de 1,25 ~ 2,5 ~ 3,75Vdc
2H51 Hall redundante, saída de tensão de 0,5 ~ 2,5 ~ 4,5Vdc e 4,5 ~ 2,5 ~ 0,5Vdc
2H52 Hall redundante, saída de tensão de 0 ~ 2,5 ~ 5Vdc e 5 ~ 2,5 ~ 0Vdc
2H53 Hall redundante, saída de tensão de 1,25 ~ 2,5 ~ 3,75Vdc e 3,75 ~ 2,5 ~ 1,25Vdc
Instalações elétricas
Plugue de fiação (conector macho de 7 vias FCI DU BOX TM 76382-307)
Pino de posição elétrica tipo Hall redundante
Centro neutro do potenciômetro vermelho
Tensão de alimentação Azul
Tensão de saída do potenciômetro Preto
OV branco
Interruptor de direção (X +) amarelo
Terminal da chave de direção (X-) Verde
Direção open/close cinza
