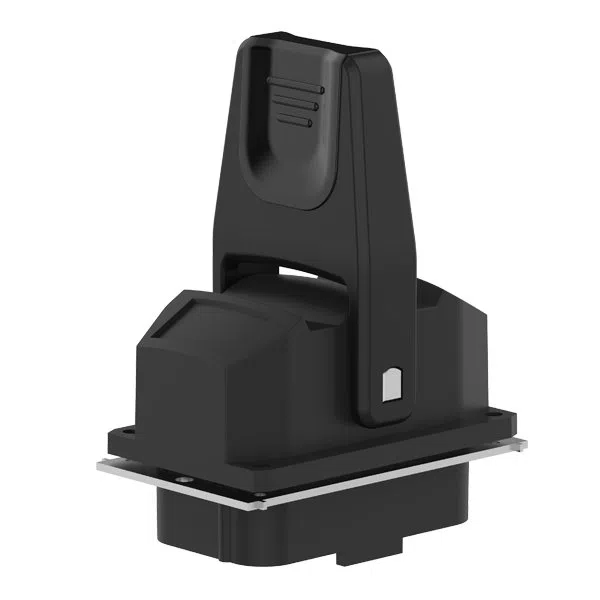

Joystick com eixo único de dedo da série HJ130

Joystick com eixo único de dedo da série HJ130

Características do Produto

Manete com eixo único de dedo para operação frontal e traseira.

● A mola é redefinida automaticamente.

● Tamanho pequeno, fácil de instalar.

● Sensor Hall sem contato.

● Estrutura confiável adequada para ambientes agressivos.

Aplicativo

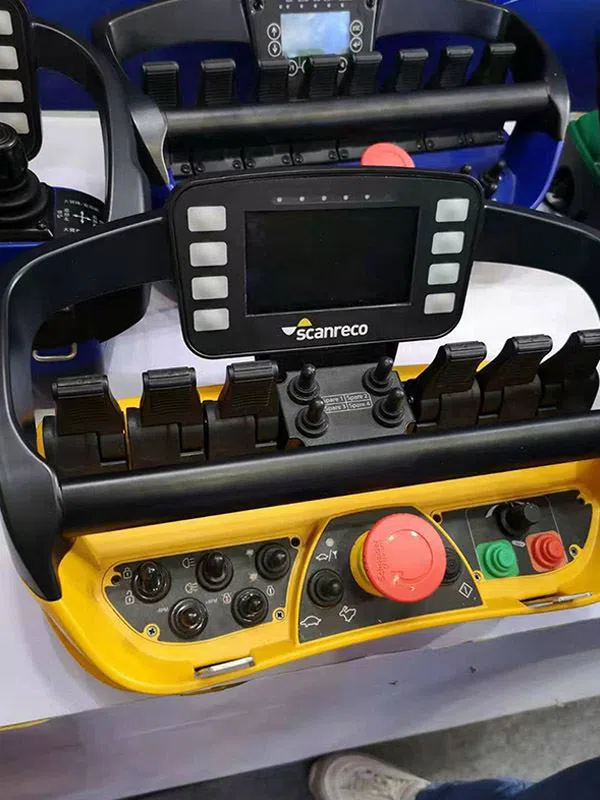

Esta série de produtos é usada principalmente em controles remotos industriais, painéis de controle de vários veículos de engenharia ou máquinas e equipamentos industriais.

Informação Técnica

Parâmetros elétricos

Tensão de alimentação 5,0 ± 0,5 Vdc (tensão padrão)

Tensão de alimentação 9 ~ 36Vdc (tensão ampla)

Corrente de alimentação<>

Tensão máxima permitida 30Vdc

Limite reverso de tensão permitida -10Vdc

Resistência de carga> 10KΩ

Tensão de saída média 2,5 ± 0,1V

Parâmetros Mecânicos

Ângulo ± 30 °

Modo de operação: redefinição automática por mola

Força inicial 1.3N

Força operacional máxima 3N

Força limite> 30N

Vida útil> 2 milhões de operações (tipo Hall)

Peso 45g

Parâmetros de Ambiente

Temperatura de operação -30 ℃ ~ +70 ℃

Temperatura de armazenamento -40 ℃ ~ +85 ℃

Grau de proteção IP65 (apenas para a parte eletrônica)

Configuração do produto

HJ30 joystick de 1 eixo

Sinal de saída

H51: Efeito Hall, saída de tensão de 0,5 ~ 2,5 ~ 4,5 V

H52: Efeito Hall, saída de tensão de 0 ~ 2,5 ~ 5V

H53: Efeito Hall, saída de tensão de 1,25 ~ 2,5 ~ 3,75 V

Tipo de Operação

M: Começar no meio

S: Começar na posição lateral

L: Começar no meio, com trava em lado único

DL: Começar no meio, com trava em lado duplo

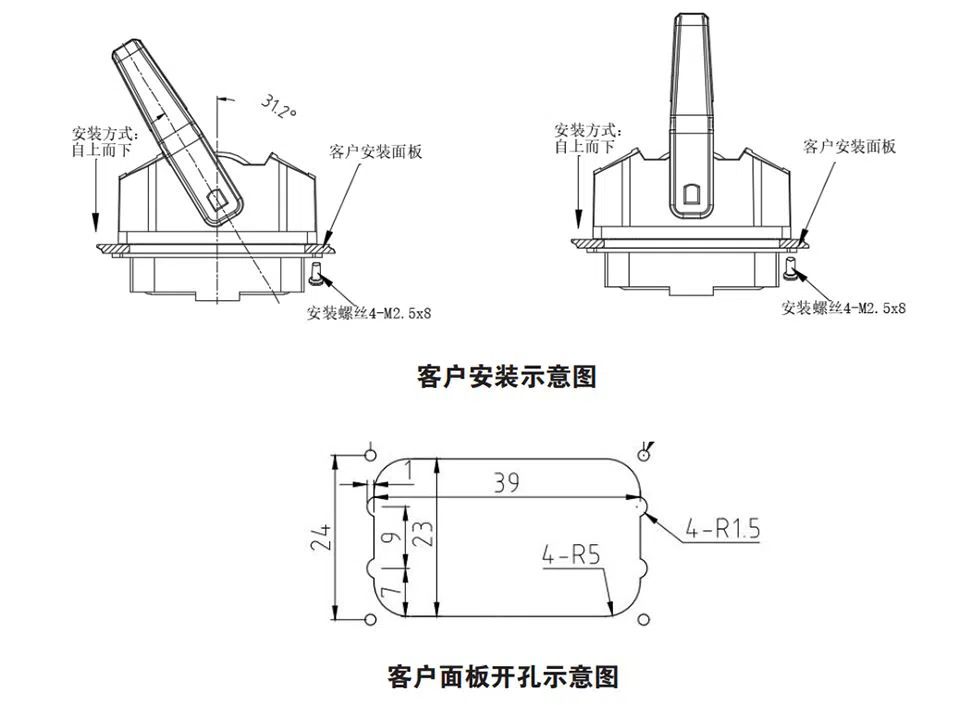

Instalação do produto

Conexão elétrica

Direto para fora

Função de cor da linha

Tensão de entrada vermelha -5V

Preto 0V

Saída amarela

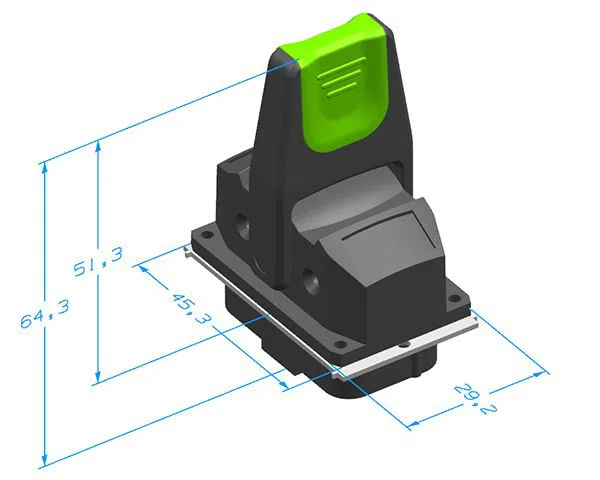

Dimensões
