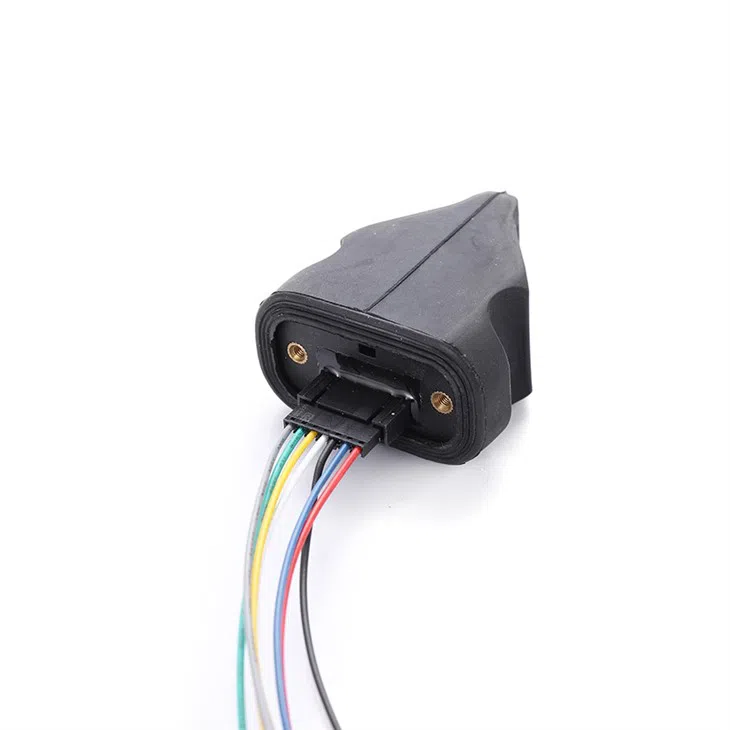

Joystick Potenciométrico de Efeito Hall com Eixo Único e Operação por Dedo
Manete de dedo com eixo único para operação frontal e traseira.
Redefinido automaticamente por mola.
É compacto e fácil de instalar.
Descrição
Série FJ120
Manete operacional com eixo único de dedo
Características do Produto
Manete de dedo com eixo único para operação frontal e traseira.
Redefinição automática por mola.
É compacto e fácil de instalar.
A unidade de detecção de ângulo é um potenciômetro ou um sensor Hall sem contato.
Diferentes faixas de tensão de saída podem ser selecionadas de acordo com as necessidades.
Aplicações
Esta série de produtos é usada principalmente em controles remotos industriais, painéis de controle de veículos de engenharia ou máquinas e equipamentos industriais.
Informação Técnica
Parâmetros elétricos
Tensão de alimentação | 32Vdc |
Valor de resistência total | 4KQ ou 5KΩ |
Erro de resistência | 20% |
Ângulo elétrico | ± 28 ° |
Ângulo médio da zona morta | ± 2.5 ° |
Consumo máximo de energia do potenciômetro | 0,25 W (25 ℃, sem carga) |
Tensão de saída média | 48% ~ 52% (± 2%) |
Tensão de alimentação do interruptor | 35Vdc |
Corrente máxima | 2mA |
Parâmetros mecânicos
Ângulo | ± 30 ° |
Modo de operação | Retorno automático por mola |
Força inicial | 1.3N |
Força máxima de operação | 3N |
Força limitante | 50N |
Vida útil | 2 milhões de vezes (tipo potenciômetro) |
5 milhões de atuações (tipo Hall) | |
Peso | 45g |
Parâmetros de ambiente
Temperatura de operação | -30℃ ~ + 70℃ |
Temperatura de armazenamento | -40℃ ~ + 85℃ |
Grau de proteção | IP50 (acima do painel de instalação) |
Configuração de produto
Série
FJ120
Sinal de Saída
Tipo de potenciômetro (a tensão de alimentação é inferior a 32Vdc)
P041 | Potenciômetro 4KQ, tensão de saída de 0% ~ 100% Vdc, interruptor de direção frontal e traseiro |
P052 | Potenciômetro 5KQ, tensão de saída de 10% ~ 90% Vdc, interruptor de direção frontal e traseiro |
P053 | Potenciômetro 5KQ, tensão de saída de 25% ~ 75% Vdc, interruptor de direção frontal e traseiro |
Instalações elétricas
Plugue de fiação (MOLEX 50579407-1 conector de sete pinos)
Cores das linhas
Centro do potenciômetro vermelho |
Tensão de alimentação azul |
Tensão de saída do potenciômetro preta |
OV branco |
Chave de direção (Y-) Amarelo |
Chave de direção (Y+) verde |
Direção open/close cinza |
