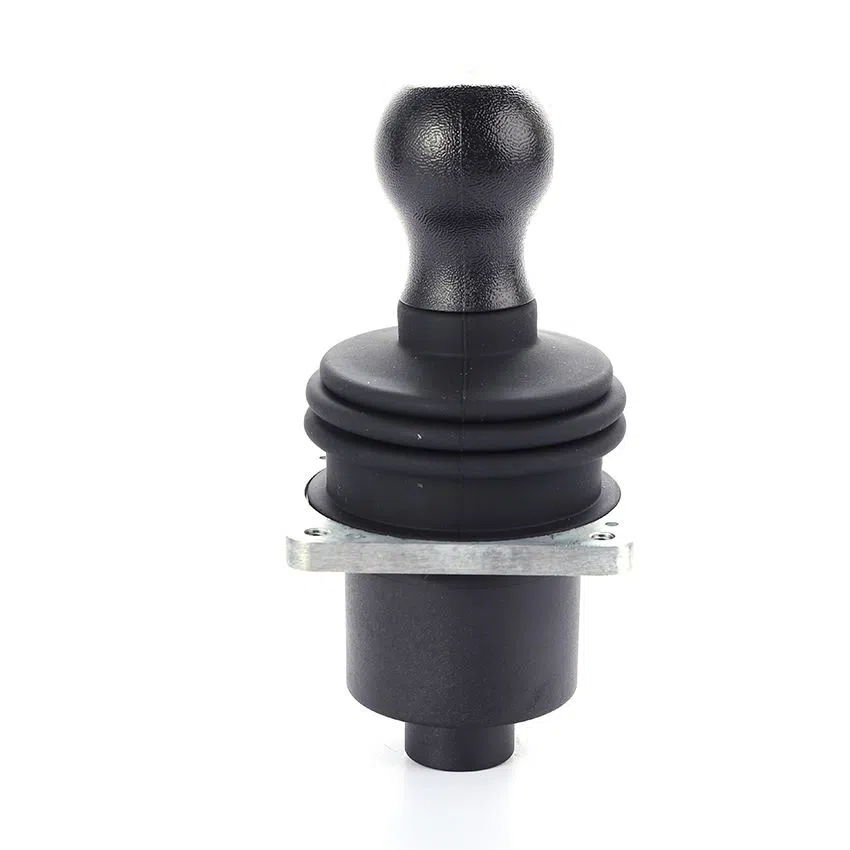

Joystick de punho de eixo único ou eixo duplo com interruptor basculante

Joystick de mão com eixo único ou eixo duplo e interruptor basculante

Dispositivo Hall sem contato integrado para detectar mudanças de ângulo com longa duração.
A mola retorna automaticamente.

Descrição

Série HJ8

Manete de operação de eixo único tipo garra



Características do Produto

Dispositivo Hall sem contato integrado para detectar mudanças de ângulo com longa duração.

A mola retorna automaticamente.

Diferentes faixas de tensão de saída podem ser selecionadas de acordo com as necessidades.

Pode ser equipado com vários manetes.



Aplicação

Esta série de produtos é usada principalmente em veículos de trabalho aéreo, equipamentos de plataforma aérea e outros veículos de engenharia.



Informação técnica

Parâmetros elétricos

Tensão de alimentação

5 ± 0,5Vdc

Corrente de alimentação

9mA (sem extremidade superior)


18mA (com BWH extremidade superior)

Limite de sobretensão permitida

30Vdc

Limite reverso de tensão permitida

15Vdc

Erro linear de tensão de saída

± 0,2V

Tensão de alimentação analógica

5,0 ± 0,5Vdc

Tensão analógica da tensão de saída do switch

1.15 ~ 2.5 ~ 3.85V

Botão interruptor

capacidade de carga 1A @ 28Vdc

Vida Útil

mais de 1 milhão de atuações


Parâmetros mecânicos

Ângulo

± 18 °

Modo de operação

Retorno automático por mola

Força inicial

9N

Força máxima de operação

18N

Força limitante

300N

Vida Útil

5 milhões de atuações

Peso

420g (sem extremidade superior)


Parâmetros de Ambiente

Temperatura de Operação

-30 ℃ ~ + 70 ℃

Temperatura de armazenamento

-40 ℃ ~ + 85 ° ℃

Grau de proteção

IP67


Configuração de produto

Série

HJ8


Método de operação

1A

operação de eixo único

2AC

direção de operação arbitrária de eixo duplo (com ranhura de guia)


Sinal de saída

Tipo Hall (tensão de alimentação 5Vdc)

H51

Saída de tensão de 0,5 ~ 2,5 ~ 4,5 Vcc

H52

Saída de tensão 0V ~ 2,5 ~ 5Vdc

H53

Saída de tensão de 1,25 ~ 2,5 ~ 3,75 Vdc


Extremidade superior do manete

BA

extremidade superior do manete tipo BA, sem botão na parte superior

HL

extremidade superior do manete tipo HL, sem botão na parte superior

HLS

extremidade superior do manete tipo HLS com botão na parte superior

BWH

Alça tipo BWH extremidade superior, com interruptor analógico Hall no topo


Saída

D

Conector Dechi

L

saída direta


Conexões Elétricas

Conector DECH de 6 pinos

Função de pino

1 OV

2 5V

3 X out

4 Y out

5 Saída / botão analógico interruptor

6 Vazio / botão
