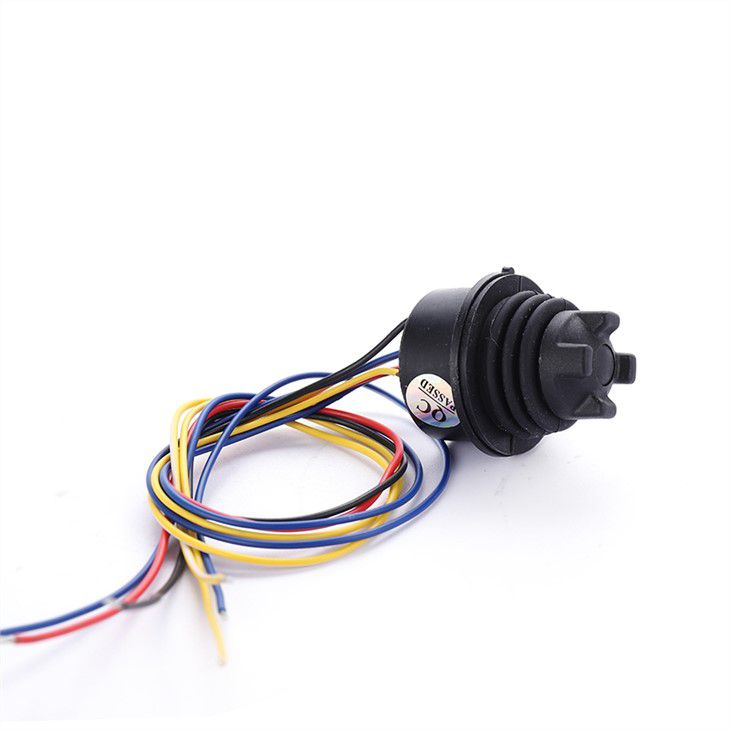

Joystick de dedo com retorno por mola
Detecção sem contato Hall
Uma variedade de manetes podem ser selecionados
Opção de saída de comutação
Descrição
Série TJ
Manete de operação com dois eixos de dedo
Características do produto
● Operação por dedo
● Retorno por mola
● Operação de dois eixos em qualquer ângulo e em qualquer direção.
● Detecção sem contato Hall
● Uma variedade de manetes podem ser selecionados
● Comutação opcional
Aplicação
Esta série de produtos é usada principalmente em vários manetes de operação, painéis de operação e controle remoto por satélite.
Informações Técnicas
Parâmetros elétricos
Corrente de alimentação | 5 ± 0.5Vdc |
Ângulo elétrico | ± 25° |
Corrente máxima de alimentação | 10mA |
Tensão de saída média | 2.5 ± 0.1V |
Erro linear da tensão de saída | < ±=""> |
Limite de supertensão permitida | 30Vdc |
Tensão de limite reverso permitida | -15Vdc |
Parâmetros mecânicos
Ângulo | ± 25° |
Modo de operação | Retorno automático por mola |
Força inicial | cerca de 2N |
Força operacional | cerca de 5N |
Força limitante | cerca de 100N |
Vida útil | > 1 milhão de atuações |
Peso | cerca de 18g |
Parâmetros de ambiente
Temperatura de operação | -30°C ~ + 70°C |
Temperatura de armazenamento | -40°C ~ + 85°C |
Grau de proteção | IP68 (acima do painel de instalação) |
Configuração do produto
Série TJ
Método de operação
1A | Operação de eixo único na direção dianteira e traseira |
2AC | Qualquer direção de operação de eixos duplos |
Sinal de saída
2H51 | Tipo Dual-Hall, 0,5 ~ 2.5 ~ 4.5Vand 4.5 ~2.5 ~0.5V saída de tensão |
SW | saída de switch |
