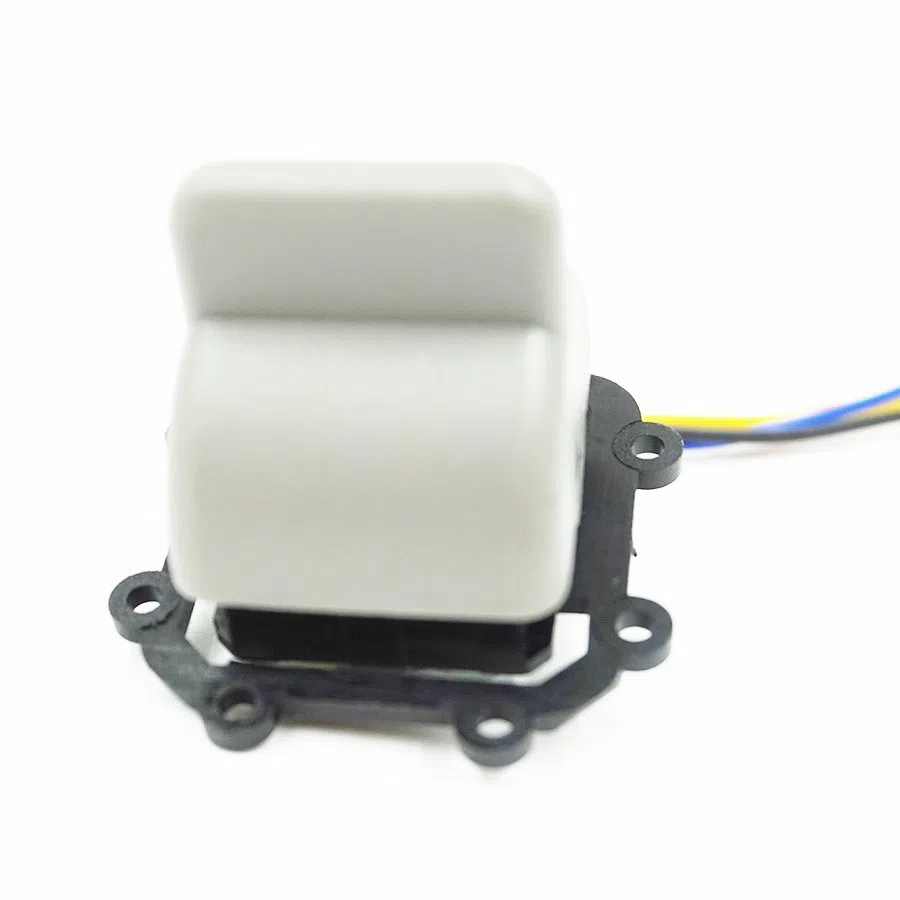

Joystick de botão giratório de efeito Hall de eixo único

Joystick de botão giratório de efeito Hall com eixo único

• Operado com os dedos em um único eixo, direcionado para frente e para trás.
• Retorno por mola.
• Compacto e fácil de instalar.
• Sensor de efeito Hall sem contato.
• Várias faixas de tensão de saída opcionais.

Descrição

Características do Produto

JOYSTICK SÉRIE FJ3 COM EIXO-ÚNICO

● Operado com os dedos em um único eixo, direcionado para frente e para trás.

● Retorno por mola.

● Compacto e fácil de instalar.

● Sensor de efeito Hall sem contato.

● Várias faixas de tensão de saída opcionais.


Aplicação

Aplicação típica em controle remoto, veículos offroad e painel de controle industrial


Informação técnica


Dados elétricos

Alimentação: 5 ± 0,5Vdc (tensão padrão)

9 ~ 36Vdc (tensão ampla)

Corrente de alimentação:<>

18mA (corrente redundante)


Tensão de sobrecarga máxima permitida 30Vdc

Tensão de polaridade reversa (máx)

-15Vdc

Resistência de carga

10KQ

Tolerância de resistência

2.5±0.2V

Tolerância de linearidade de saída

± 0,3Vdc


Características mecânicas

Ângulo

Cerca de ± 30 °

Tipo de operação

Retorno por mola

Força de fuga

1.3N

Força de operação

3N

Força máxima permitida

30N

Vida útil

2 milhões de atuações

Peso

45g


Dados ambientais

Temperatura operacional

-30°C~ +70°C

Temperatura de armazenamento

-40 J +85°C

Grau de proteção

IP65 (Somente para parte eletrônica)

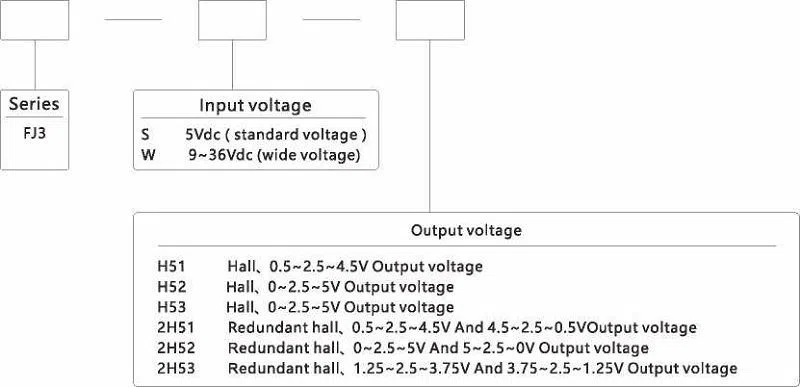

Configuração do produto

① ② ③

image007(001)


Dimensões

image009image011
Vista frontalVista lateral
image013image015
Esquemático do ângulo de operação

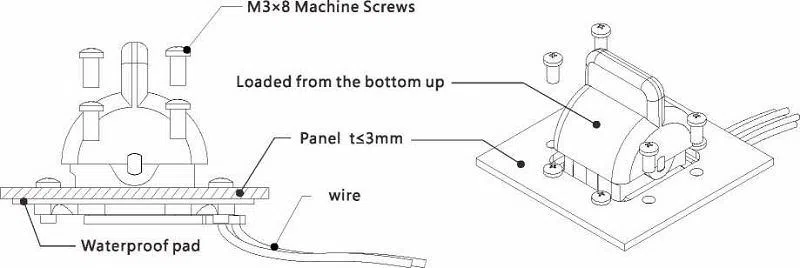

Instalação do produto

image017(001)

imageAbertura do painel

Conexões elétricas

Cores dos Fios

Número / Função

Cor

1

VCC

vermelho

2

GND

Preto

3

A out

Amarelo

4

B out

Verde

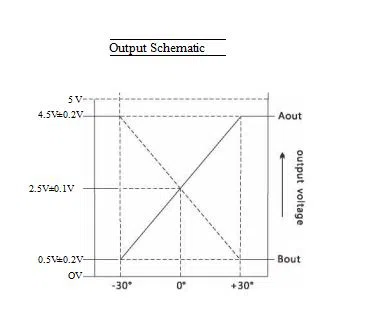

Esquema de saída


(0/10)
