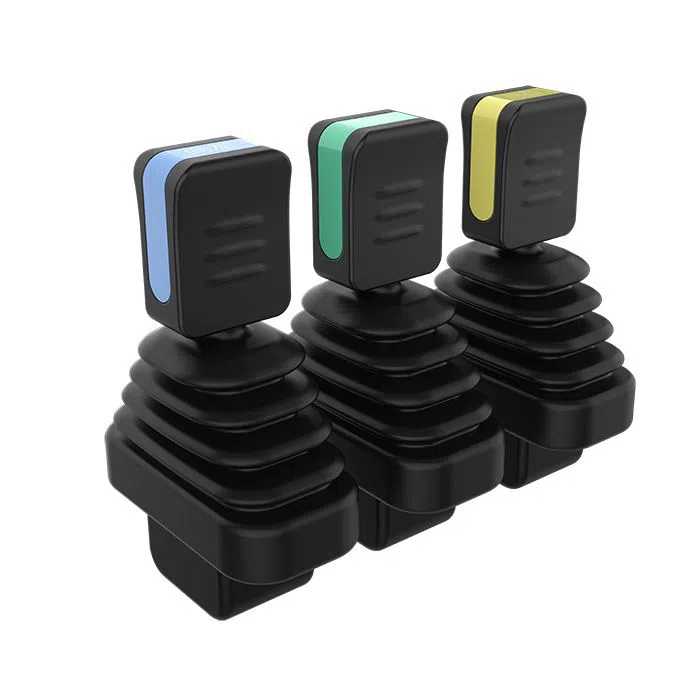

Joystick de efeito Hall de ponta do dedo de eixo único

Joystick de efeito Hall de dedo com eixo único

Esta série de produtos é usada principalmente em alavancas e painéis de operação.

Descrição

Características do Produto

Operação por dedo

Redefinição automática por mola

Detecção sem contato Hall



Aplicações

Esta série de produtos é usada principalmente em alavancas e painéis de operação.


Parâmetros Técnicos

Manete de eixo único com retorno por mola e operação por dedo com Tecnologia Hall sem contato, longa vida útil, alta confiabilidade.

Estrutura compacta, adequada para espaço limitado
Perfeito para operação interna com múltiplos manetes lado a lado.

Parâmetros Mecânicos
Ângulo: ± 20°
Modo de operação: Retorno por mola
Força máxima permitida: 150 ~ 200N

Vida útil:> 1 milhão de operações
Peso: 48 ± 5 gramas
Força operacional (máx.): 5-8N

Parâmetros de Ambiente
Temperatura de Operação:
-30℃ ~ + 70℃
Temperatura de Armazenamento:
-40℃ ~ + 85℃
Nível de proteção: IP68


Parâmetros Elétricos

Tensão de Alimentação: 5 ± 0,5 Vdc

Corrente Máxima: 22mA

Tensão de sobrecarga máxima permitida: 20Vdc

Tensão reversa máxima permitida: -10Vdc

Resistência de carga: 10 kΩ

Tensão de saída média: 2,5 V ± 0,1 V


Configuração de Produto

Sinal de saída

FJ100

H51 Hall único, tensão de saída de 0,5 ~ 2,5 ~ 4,5Vdc


Instalações Elétricas

Função de cada cor das linhas

1 GND preto

2 5V Vermelho

3 SAÍDA Amarelo


(0/10)
